Wielobok

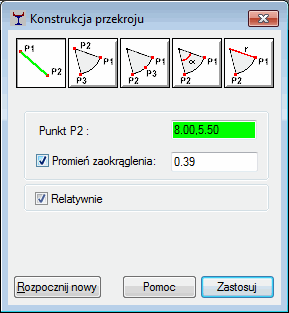

Użyj tej opcji, aby zdefiniować różne typy wielokątów graficznie lub przez wpisanie parametrów w odpowiednie pola edycji w narzędziu Definicja przekroju.

Opcja dostępna jest:

1. Wybranie Narzędzia > Definicja przekroju.
2. Kliknięcie menu Kontur > Wielobok lub kliknięcie na pasku narzędzi.

Uwaga: Jeżeli kontur definiowany będzie przy pomocy linii, to istnieje możliwość określania w narożach konturu zaokrągleń.

Jeżeli włączona jest opcja Relatywnie, to podczas definicji wielokąta współrzędne kolejnego wierzchołka będą liczone względem położenia poprzedniego wierzchołka. Jeżeli ta opcja jest wyłączona, to współrzędne wierzchołków wielokąta będą podawane w przyjętym układzie współrzędnych.

W przypadku definicji profili cienkościennego dostępne są również następujące opcje:

• Pole edycyjne Grubość, w którym podana może zostać grubość profilu cienkościennego
• Ikony:

- Definiowana linia profilu będzie określana poprzez podanie kształtu linii środkowej profilu.

- Definiowana linia profilu będzie określana poprzez podanie kształtu linii zewnętrznej profilu.

- Definiowana linia profilu będzie określana poprzez podanie kształtu linii wewnętrznej profilu.
