Ugięcia

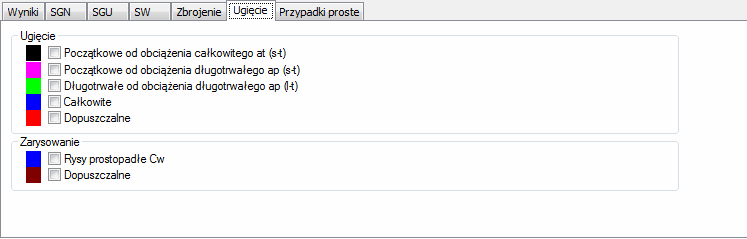

Po wybraniu opcji Wykresy dostępnym z menu Rezultaty i wyborze karty Ugięcie na ekranie pojawia się pokazane poniżej okno.

Uwaga: Oznaczenia prezentowane w powyższym oknie dialogowym zależą od wybranej normy wymiarowania elementów konstrukcji żelbetowych.

W przypadku norm: ACI 318 i ACI 318 metric w oknie dialogowym znajdują się opcje pozwalające na wyświetlenie na wykresie ugięć dopuszczalnych i całkowitych oraz stadiów pośrednich ugięć zgodnych z wymaganymi obliczeniami normowymi.

W przypadku norm: EC2 - Belgium NAD, BS8110, PN-84/B-03264 oraz PN-B-03264 (2002) w oknie dialogowym znajdują się dwa odrębne pola: Ugięcie i Zarysowanie. W polu Ugięcie dostępne są opcje umożliwiające wyświetlenie na wykresie ugięć dopuszczalnych i całkowitych oraz stadiów pośrednich ugięć zgodnych z wymaganymi obliczeniami normowymi. W polu Zarysowanie istnieje możliwość wyświetlenia na wykresie zarysowania elementu, jak również wartości granicznej wynikającej z normy.

Uwaga: Jeżeli w oknie dialogowym Opcje obliczeniowe (karta Ogólne, okno dialogowe Zaawansowane) włączona zostanie opcja Wyświetlanie wykresów dla wszystkich kombinacji, to wyświetlenie będzie możliwe zarówno dla obwiedni, jak i dla każdej kombinacji obciążeń z osobna.
