Opcja Ściany - wyniki (wykresy) umożliwia prezentowanie wyników wymiarowania ścian żelbetowych. Opcja ta dostępna jest poprzez wybranie:
- Układ Ściany - wyniki
- Polecenie Wyniki / Wykresy.

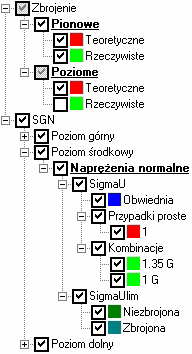

Zarządzanie wynikami, które mają być prezentowane na wykresach, umożliwiają opcje znajdujące się w drzewku dialogowym, znajdującym się z prawej strony ekranu Ściany - wyniki.
Rozwijanie bądź zwijanie wybranej gałęzi następuje poprzez kliknięcie odpowiednio symbolu ‘+’ lub ‘-‘. Wyświetlenie wybranego wykresu lub grupy wykresów następuje po włączeniu pola znajdującego się z lewej strony wybranej opcji i naciśnięcie klawisza Zastosuj (lub klawisza Enter).
Gałęzie, które zaznaczone są pogrubioną czcionką, odpowiadają za generację osobnych wykresów. Oznacza to, że wybranie dwóch gałęzi oznaczonych w ten sposób, spowoduje prezentację dwóch oddzielnych wykresów. Natomiast wyniki zawarte na niższych poziomach danej kategorii zestawiane są na jednym wykresie w obrębie tej kategorii.
Zmiana koloru dowolnego wykresu możliwa jest poprzez dwukrotne kliknięcie w pole prezentujące kolor wykresu w oknie zarządzania wynikami.
Zakres wyników prezentowanych na wykresach zależy od wybranej metody obliczeniowej i normy.
W dolnej części okna dialogowego rezultatów znajduje się lista rozwijalna, pozwalająca na wybór predefiniowanego zestawu rezultatów. Wybór zestawu znajdującego się na liście powoduje prezentację wykresów zdefiniowanych w zestawie. Liczba predefiniowanych zestawów oraz zakres rezultatów prezentowanych dla danego zestawu zależy od wybranej normy i metody obliczeniowej. Spośród zestawów zdefiniowanych w programie bardzo istotną rolę odgrywa zestaw NOTKA. Prezentuje ona wyniki, które zostaną dołączone do generowanej notki obliczeniowej (jeśli podczas generacji notki wybrana zostanie opcja Wyniki obliczeniowe - wykresy).
Istnieje również możliwość dodawania oraz usuwania dowolnej liczby zestawów zdefiniowanych przez użytkownika. Istniejące predefiniowane zestawy można modyfikować (np. dowolnie komponując zestaw wyników >NOTKA<, który zostanie dodany do notki obliczeniowej), z tą różnicą, że zestawów predefiniowanych nie można usunąć.
Aby zdefiniować lub zmodyfikować wybrany zestaw rezultatów, należy po wybraniu odpowiednich wykresów nacisnąć przycisk "+", a następnie podać nazwę nowego (lub modyfikowanego) zestawu. Usunięcie wybranego zestawu (poza predefiniowanym) następuje po wybraniu danego zestawu z listy i naciśnięciu przycisku "-".
