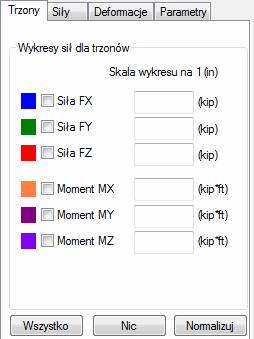

Po wybraniu karty Trzony w oknie dialogowym Wykresy dla budynków okno przyjmuje postać przedstawioną na poniższym rysunku.
Trzony w modelu budynku tworzą grupę ścian (panele). Aby zdefiniować trzony, użyj opcji Geometria > Dodatkowe atrybuty > Trzony.
Grupowanie ścian w trzonie nie ma wpływu na sztywność i wyniki dla budynku podczas obecność trzonu wpływa na obliczenia środka ścinania (sztywność) dla przekroju kondygnacji. Przekrój trzonu jest traktowany jako całość. Komponent środka ścinania dla trzonu jest obliczany z teorii prętu cienkościennego.
Dodatkowe wyniki można uzyskać dla trzonu, w formie zredukowanych sił i momentów wzdłuż osi pionowej środka grawitacji dla przekroju trzonu.
To okno dialogowe wyświetla wartości, dla których wykresy dla trzonu zostaną wyświetlone.
Dla każdej powyższej wartości mogą być wybrane odpowiedni kolor i skala.
Opisy kierunków (X, Y, Z) dla wykresów sił i momentów w globalnym układzie współrzędnych.
Wykresy są wyświetlane wzdłuż osi pionowej, przecinając środki ciężkości przekroju trzonu na każdej kondygnacji. Dwa cięcia są wykonywane dla poszczególnych kondygnacji: powyżej dolnej krawędzi kondygnacji i poniżej górnej krawędzi kondygnacji (w odległości 10e^-5 * wysokości kondygnacji); jeśli kondygnacje nie są zdefiniowane, wysokość całej konstrukcji jest brana pod uwagę (np. dostępne są dwa cięcia w całej konstrukcji).
Siły zredukowane dla każdego cięcia w środku ciężkości cięcia trzonu są określane. Tylko siły od paneli, należące do danego trzona są brane pod uwagę w celu określenia sił i momentów zredukowanych. Jeśli konstrukcja zawiera więcej niż jeden trzon, to siły zredukowane są obliczane dla każdego trzonu osobno.
Wyniki siły zredukowanej dla trzonu są również dostępne w tabeli Wyniki / Trzon.
U dołu dostępne są następujące przyciski:
