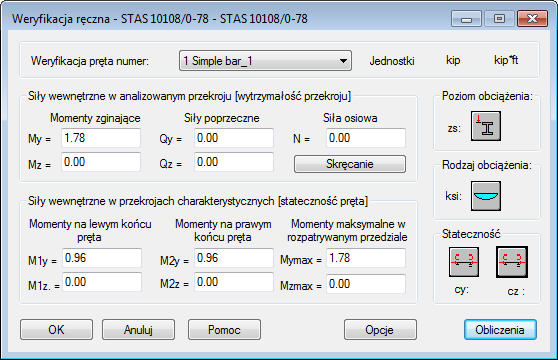

Opcje w oknie dialogowym Weryfikacja manualna umożliwiają ręczną weryfikację pręta stalowego dla wartości siły zdefiniowanej przez użytkownika, zgodnie z wymaganiami rumuńskiej normy stalowej STAS 10108/0-78. To okno dialogowe jest uruchamiane przez następujące polecenie: Analiza > Wymiarowanie konstrukcji pręta > Wymiarowanie prętów stalowych \ aluminiowych > Obliczenia ręczne. Następnie na ekranie pojawi się okno dialogowe zaprezentowane niżej.
Aby uruchomić weryfikację pręta konstrukcyjnego, podporządkowanego działaniu wewnętrznych sił, zdefiniowanych przez użytkownika, wykonaj poniższe kroki:
- w Weryfikacji prętu nr pole wybierz pręt, który ma być sprawdzony
- w polu Siły wewnętrzne w analizowanym przekroju wpisać wartości odpowiednich sił wewnętrznych (używane jednostki prezentowane są w prawym, górnym rogu okna dialogowego)
- po naciśnięciu przycisku Skręcanie, zdefiniuj siły wymiarujące, wynikające z analizy skręcania
- w siłach wewnętrznych w polu charakterystycznych przekrojów poprzecznych podaj wartości odpowiednich wewnętrznych sił na lewym i prawym końcu pręta i wzdłuż długości pręta (jednostki używane są prezentowane w prawym górnym rogu okna dialogowego)
- określ poziom obciążenia, typ obciążenia i wzory rozkładu momentów zginających (naciskając odpowiednie ikony, co powoduje otwarcie okna dialogowe)
- po naciśnięciu przycisku Opcje wybierz opcje obliczeń
- nacisnąć przycisk Obliczenia.
Po naciśnięciu przycisku Obliczenia, program przeprowadzi weryfikację pręta, a następnie, gdy jest ona ukończona, okno dialogowe prezentujące wyniki obliczeń będzie wyświetlane na ekranie.
