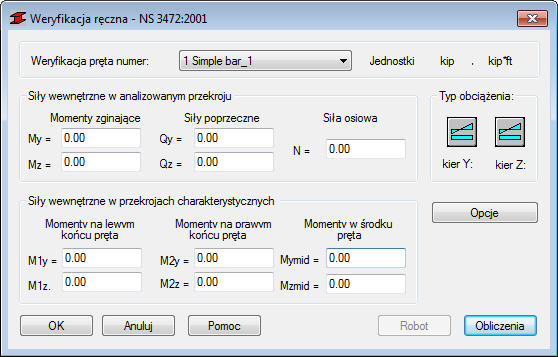

Okno dialogowe Weryfikacja ręczna służy do weryfikacji pręta stalowego dla wartości sił określonych przez użytkownika według wymogów normy stalowej NS 3472:2001. Okno dialogowe otwiera się na ekranie po wybraniu polecenia: Analiza / Wymiarowanie prętów stalowych - opcje / Weryfikacja Na ekranie pojawia się okno dialogowe pokazane na poniższym rysunku.
Aby uruchomić weryfikację elementu konstrukcji poddanej działaniu sił wewnętrznych zdefiniowanych przez użytkownika, należy:
- w polu Weryfikacja pręta numer wybrać pręt, który ma być poddany weryfikacji
- w polu Siły wewnętrzne w analizowanym przekroju wpisać wartości odpowiednich sił wewnętrznych (używane jednostki prezentowane są w prawym, górnym rogu okna dialogowego)
- w polu Siły wewnętrzne w przekrojach charakterystycznych wpisać wartości odpowiednich pomocniczych sił wewnętrznych (używane jednostki prezentowane są w prawym, górnym rogu okna dialogowego) potrzebnych do obliczeń normowych pręta
- w polu Typ obciążenia wybrać zgodne z normą parametry zwichrzeniowe w zależności od schematy statycznego pręta (naciśnięcie odpowiedniej ikony powoduje otwarcie okna dialogowego umożliwiającego definicję schematu statycznego).
- wybrać opcje obliczeniowe po naciśnięciu przycisku Opcje.
- nacisnąć przycisk Obliczenia.
Po naciśnięciu przycisku Obliczenia program dokona weryfikacji pręta, a następnie wyświetli okno dialogowe z wynikami.
Uwaga: W obliczeniach uaktywnionych w oknie Weryfikacja ręczna nie są uwzględniane stężenia pośrednie zdefiniowane w oknie Definicja pręta, dlatego pręt jest traktowany tak, jakby na jego długości nie znajdowały się żadne stężenia.
