Dla obliczeń belek-ścian według polskiej normy żelbetowej, poza typowym zbrojeniem poziomym oraz pionowym, istnieje możliwość generacji dodatkowych stref zbrojenia w pobliżu podpór oraz w obszarach przyłożenia obciążeń skupionych (na zadanej powierzchni rozkładu lub w punkcie). Podejście takie pozwala na bezpieczne przeniesienie naprężeń podlegających znacznym koncentracjom we wspomnianych obszarach. Sposób, w jaki program automatycznie generuje strefy dodatkowe oraz zbrojenie w nich, jest następujący:
- Po obliczeniu teoretycznych powierzchni zbrojenia z wykorzystaniem MES, dokonywany jest automatyczny podział konstrukcji na strefy zbrojenia.
- Generowane jest zbrojenie poziome oraz pionowe przebiegające odpowiednio wzdłuż całej szerokości oraz wysokości belki-ściany. dla zbrojenia głównego dolnego jest to maksymalna wartość wymagana w środku przęsła) Dla głównego dolnego zbrojenia jest to maksymalna wartość wymagana w środku łączenia.
- W razie potrzeby dodawane jest zbrojenie w strefach otaczających podpory i strefach otaczających siły skoncentrowane. Pręty zostaną wygenerowane, jeśli powierzchnia wymagane w tych strefach przekracza obszar zbrojenia, który rozciąga się wzdłuż całej wysokości/szerokości belki-ściany.
Na poniższych rysunkach przedstawione zostały schematy definicji takich stref.

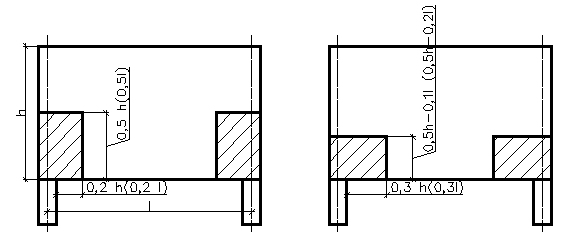

Belka-ściana podparta na słupach, jednoprzęsłowa
Wartości w nawiasach podano dla h ≥ 2l.

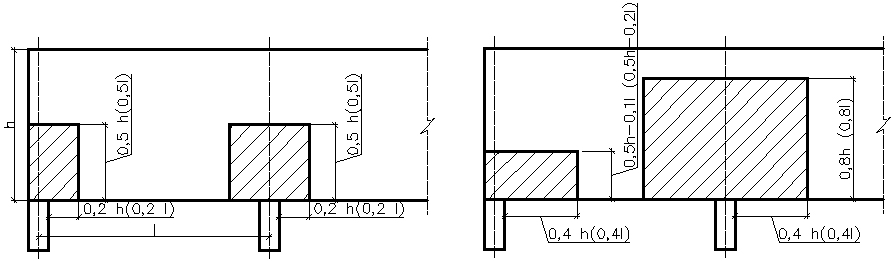

Belka-ściana podparta na słupach, wieloprzęsłowa, dla h ≥ l/2
Wartości w nawiasach podano dla h ≥ l.

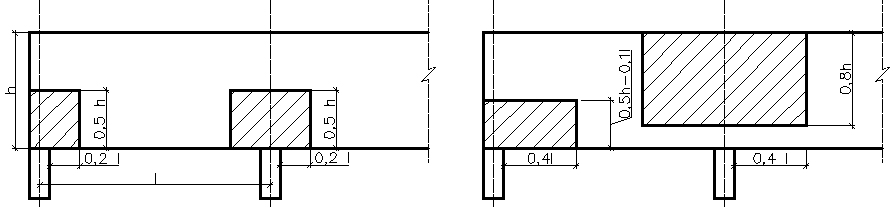

Belka-ściana podparta na słupach, wieloprzęsłowa, dla h < l/2
W przypadku belek-ścian opartych za pośrednictwem pilastrów stosowane są powyższe reguły jak dla oparcia na słupach.
Belka-ściana utwierdzona (jednakowe wymiary strefy zbrojenia poziomego oraz pionowego)
Wartość w nawiasach podano dla h ≥ ln, gdzie ln oznacza rozpiętość w świetle podpór.

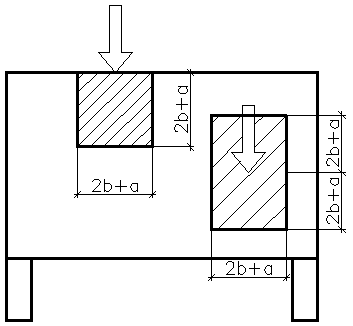

Wymiary strefy zbrojenia w obszarze przyłożenia siły skupionej są określane według poniższego schematu.
Oznaczenia na rysunku:
a - szerokość rozkładu obciążenia (zdefiniowana wraz z wartością siły)
b - grubość belki-ściany.
Jednocześnie, wymiar takiej strefy musi być większy od 1 metra.
