Para criar vistas de desenhos partindo de modelos 3D do AutoCAD

Criar vistas projetadas isométricas, ortogonais e de base partindo de sólidos 3D e superfícies no espaço modelo.

1. Na parte inferior direita da área de desenho, clique na guia correspondente ao layout que você deseja utilizar para criar a vista base.
   Dica: Se o layout contiver uma viewport, recomendamos que você a exclua antes de prosseguir.
2. Clique na guia Layoutpainel Criar vista menu suspenso Baseno espaço de modelo Pesquisa.

   Todo o espaço de modelo selecionado e uma visualização prévia da vista base é exibida no cursor. Para criar a vista base apenas para objetos selecionados:

   1. No painel Selecionar, na guia contextual da faixa de opções Criação de vistas de desenho, clique em Seleção do espaço de modelo.
   2. Pressione a tecla Shift e clique nos objetos que você não deseja incluir na vista base.
      Dica: Se você acidentalmente removeu um objeto que não pretendia, clique no objeto. O objeto é selecionado na vista base.
   3. Pressione ENTER para retornar ao layout.
3. No painel Orientação da guia contextual da faixa de opções Criação de vistas de desenho, selecione a orientação para a vista base.
4. No painel Aparência, especifique a escala e o estilo de vista.
5. Clique na área de desenho para indicar a localização onde colocar a vista base e pressione ENTER. Uma visualização prévia da vista projeção é exibida no cursor.
Nota: É possível alterar as propriedades da vista base usando a faixa de opções até que você pressione ENTER.

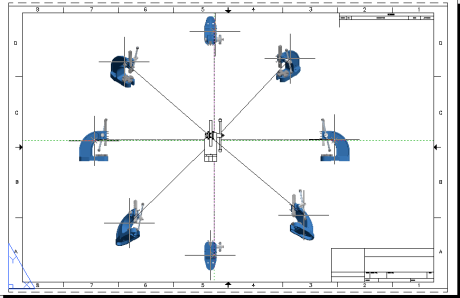

6. Mova a visualização prévia para a localização desejada e clique. Repita até que todas as vistas projetadas necessárias sejam criadas.
   Nota: Ao mover a visualização prévia, a orientação da vista projeção é alterada para refletir sua relação com a vista base.
7. Clique na guia Criação de desenhospainel CriarOK.
