Cria uma polilinha 2D, um objeto único que é composto de segmentos de linha e arco.
Uma polilinha 2D é uma sequência conectada de segmentos criados como um objeto de plano único. Você pode criar segmentos de reta, segmentos de arco ou uma combinação dos dois.
A variável de sistema PLINEGEN controla a exibição de padrões de tipos de linha ao redor de uma polilinha 2D e a suavidade de seus vértices. Definir PLINEGEN como 1 cria novas polilinhas em um padrão contínuo ao redor dos vértices da polilinha concluída. Definir PLINEGEN como 0 inicia e finaliza a polilinha com um traço em cada vértice. PLINEGEN não se aplica a polilinhas com segmentos afilados.
Os prompts a seguir são exibidos.
Ponto inicial
- Ao especificar um segundo ponto, você desenha segmentos de linha.
- Ao inserir a (de Arco), você desenha segmentos de arco.
Arco
Os prompts a seguir são exibidos quando você desenha segmentos de arcos.
- Extremidade do arco
- Conclui um segmento de arco. O segmento de arco é tangente ao segmento anterior da polilinha.
- Angle
- Especifica o ângulo interno do segmento de arco a partir do ponto inicial.
Digitar um número positivo cria segmentos de arco em sentido anti-horário. Digitar um número negativo cria segmentos de arco em sentido horário.
- Centro
- Especifica um segmento de arco com base em seu ponto central.
Nota: Para a opção Centro do comando PLINHA, digite ce; para o snap ao objeto Central, digite cen ou centro.- Ponto central do arco: Especifica o ponto central do arco de polilinha.
- Extremidade do arco.Especifica a extremidade e desenha o segmento de arco.
- Ângulo. Especifica o ângulo interno do segmento de arco a partir do ponto inicial.
- Comprimento. Especifica o comprimento do banzo (distância de extremidade a extremidade do segmento de arco). Se o segmento anterior for um arco, o segmento do novo arco será desenhado tangente ao segmento do arco anterior.
- Fechar
- Desenha um segmento de arco do último ponto especificado ao ponto inicial, criando uma polilinha fechada. Para usar esta opção, pelo menos dois pontos devem ser especificados.
- Direction
- Especifica a tangente para o segmento de arco.
- Direção da tangente do ponto inicial do arco. Especifica um ponto que define uma tangência da curva para o ponto inicial. O arco faz uma curva afastando-se do vetor entre o ponto inicial e o ponto de tangente.
- Extremidade do arco. Especifica a extremidade do segmento de arco.
Dica: Pressione Ctrl para desenhar no sentido horário. - Halfwidth
- Especifica a largura a partir do centro de um segmento de polilinha larga até uma de suas arestas.
A meia largura inicial torna-se a meia largura final padrão. A meia largura final torna-se a meia largura uniforme de todos os segmentos subsequentes até você alterá-la novamente. Os pontos inicial e final de segmentos de linha largos encontram-se no centro da linha. Geralmente, as interseções de segmentos de polilinha larga adjacentes são chanfradas. Não são aplicados chanfros em segmentos de arco não-tangentes, ângulos muito agudos ou quando é utilizado um tipo de linha traço-ponto.
- Meia largura inicial. Especifica a largura e o ponto inicial do segmento.
- Meia largura final. Especifica a largura na extremidade.
- Linha
- Alterna entre desenhos de segmentos de arco e desenhos de segmentos retos.
- Radius
- Especifica o raio do segmento de arco.
- Raio do arco. Especifica uma distância.
- Extremidade do arco. Especifica a extremidade e desenha o segmento de arco.
- Segundo ponto
- Especifica o segundo ponto e a extremidade de um arco de três pontos.
- Desfazer
- Remove o segmento de arco mais recente adicionado à polilinha.
- Width
- Especifica a largura do próximo segmento de arco.
A largura inicial torna-se a largura final padrão. A largura final torna-se a largura uniforme de todos os segmentos subsequentes até você alterá-la novamente. Os pontos inicial e final de segmentos de linha largos encontram-se no centro da linha.
Geralmente, as interseções de segmentos de polilinha larga adjacentes são chanfradas. Não são aplicados chanfros em segmentos de arcos não-tangentes, ângulos muito agudos ou quando um tipo de linha traço-ponto é utilizado.
- Largura inicial.
- Largura final.
Linha
Os prompts a seguir são exibidos quando você desenha segmentos de polilinha retos.
- Próximo ponto
- Especifica a extremidade de um segmento de polilinha reta.
- Arco
- Alterna entre desenhos de segmentos retos e desenhos de segmentos de arco.
- Fechar

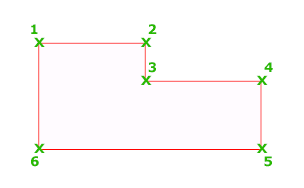

- Desenha um segmento de linha do último ponto especificado ao ponto inicial, criando uma polilinha fechada. Para usar esta opção, pelo menos dois pontos devem ser especificados.
- Halfwidth
- Especifica a largura a partir do centro de um segmento de reta de polilinha larga até uma de suas arestas.
A meia largura inicial torna-se a meia largura final padrão. A meia largura final torna-se a meia largura uniforme de todos os segmentos subsequentes até você alterá-la novamente. Os pontos inicial e final de segmentos de linha largos encontram-se no centro da linha.
Geralmente, as interseções de segmentos de polilinha larga adjacentes são chanfradas. Não são aplicados chanfros em segmentos de arco não-tangentes, ângulos muito agudos ou quando é utilizado um tipo de linha traço-ponto.
- Meia largura inicial. Especifica a largura e o ponto inicial do segmento.
- Meia largura final. Especifica a largura na extremidade.
- Comprimento
- Desenha um segmento de reta com comprimento especificado no mesmo ângulo do segmento anterior. Se o segmento anterior for um arco, o segmento da nova linha será desenhado tangente a esse segmento de arco.
- Desfazer
- Remove o segmento de reta mais recente adicionado à polilinha.
- Width
- Especifica a largura inicial e final do segmento de linha seguinte.
A largura inicial torna-se a largura final padrão. A largura final torna-se a largura uniforme de todos os segmentos subsequentes até você alterá-la novamente. Os pontos inicial e final de segmentos de linha largos encontram-se no centro da linha.
Geralmente, as interseções de segmentos de polilinha larga adjacentes são chanfradas. Não são aplicados chanfros em segmentos de arco não-tangentes, ângulos muito agudos ou quando é utilizado um tipo de linha traço-ponto.
