Caixa de diálogo Editar atributo

Permite que você edite atributos para uma definição de bloco.

A caixa de diálogo Editar atributo contém as seguintes guias:

• Atributo
• Opções de texto
• Propriedades

Lista de opções

As seguintes opções são exibidas.

Nome do bloco

Exibe o nome do bloco cujos atributos são para ser editados.

Visualizar previamente automaticamente as alterações

Controla se a área de desenho será imediatamente atualizada para exibir as alterações de atributo visíveis realizadas. Se Visualizar previamente automaticamente as alterações estiver selecionado, as alterações serão imediatamente visíveis. Se Visualizar previamente automaticamente as alterações estiver desmarcado, as alterações não serão visualizadas imediatamente.

Ao desmarcar Visualizar previamente automaticamente as alterações, o desempenho terá uma pequena melhora. Visualizar previamente automaticamente as alterações estará disponível se a opção Aplicar alterações nas referências existentes não estiver selecionada.

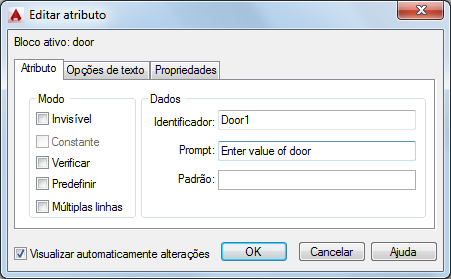

Guia Attribute (caixa de diálogo Edit Attribute)

Define como um valor é atribuído a um atributo e se o valor atribuído é ou não visível na área de desenho e define a sequência que solicita que os usuários insiram um valor. A guia Atributo também exibe o nome do identificador que identifica o atributo.

Mode

As opções de modo determinam se e como o texto do atributo é exibido.

Invisível

Exibe ou oculta o atributo na área do desenho. Se estiver selecionada, oculta o valor do atributo na área de desenho. Se não for selecionada, exibirá o valor do atributo.

Constante

Identifica se o atributo é definido com o seu valor padrão. Você não pode alterar essa propriedade. Se a caixa de seleção estiver marcada, o atributo estará definido com seu valor padrão e não poderá ser alterado. Se a caixa de seleção estiver desmarcada, você poderá atribuir um valor ao atributo.

Verificar

Ativa e desativa a verificação de valores. Se selecionada, essa opção solicita que você verifique os valores que atribuir ao atributo quando inserir uma nova instância do bloco. Se a opção não for selecionada, a verificação não é realizada.

Predefinido

Ativa e desativa a atribuição de valor padrão. Se estiver selecionada, definirá o atributo com o seu valor padrão quando o bloco for inserido. Se não selecionada, ignora o valor padrão do atributo e solicita um valor quando você insere o bloco.

Bloquear localização

Bloqueia a localização do atributo dentro da referência de bloco. Quando desbloqueado, o atributo pode ser movido relativo ao resto do bloco usando a edição de alça e os atributos de múltiplas linhas pode ser redimensionado.

Multilinhas

Indica se o atributo foi definido como um atributo Multilinhas e que pode conter múltiplas linhas de texto.

Dados

As opções de dados definem o texto do atributo exibido.

Identificador

Define o identificador atribuído ao atributo.

Prompt

Define o texto para o prompt que é exibido quando você insere o bloco.

Padrão

Define o valor padrão designado ao atributo quando você insere o bloco.

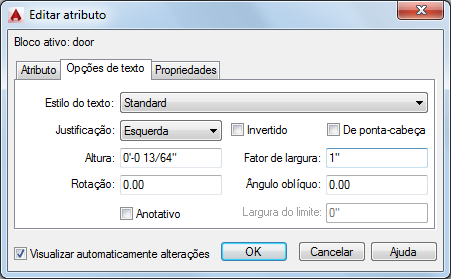

Guia Text Options (caixa de diálogo Edit Attribute)

Configura as propriedades que definem a forma como o texto de um atributo é exibido no desenho. Altere a cor do texto do atributo na guia Propriedades.

Estilo de texto

Especifica o estilo de texto para o texto do atributo. Os valores padrão desse estilo de texto são atribuídos às propriedades de texto exibidas nessa caixa de diálogo.

Justificação

Especifica como o texto do atributo é justificado.

Altura

Especifica a altura do texto do atributo.

Rotação

Especifica o ângulo de rotação do texto do atributo.

Anotativo

Especifica que o atributo é anotativo.

Invertido

Especifica se o texto é ou não exibido de forma invertida.

Ponta-cabeça

Especifica se o texto aparece ou não de ponta-cabeça.

Fator de largura

Define o espaçamento de caractere para o texto do atributo. Inserir valores inferiores a 1.0 condensam o texto. Inserir valores superiores a 1.0 expandem o texto.

Ângulo oblíquo

Especifica o ângulo no qual o texto do atributo é inclinado em relação ao eixo vertical.

Largura limite

Disponível apenas para atributos de texto de múltiplas linhas. Especifica o comprimento máximo de cada linha do texto antes de passar para a próxima linha. Se o valor é 0.000, nenhuma restrição é aplicada ao comprimento da linha de texto.

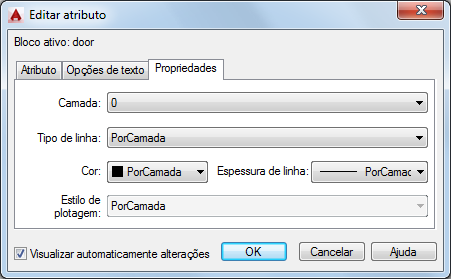

Guia Properties (caixa de diálogo Edit Attribute)

Define a camada em que o atributo está e a cor, a espessura e o tipo de linha para a linha do atributo. Se o desenho utilizar os estilos de plotagem, você pode designá-lo ao atributo utilizando a guia Propriedades.

Camada

Especifica a camada na qual o atributo se encontra.

Tipo de linha

Especifica o tipo de linha do texto do atributo.

Cor

Especifica a cor do texto do atributo.

Espessura de linha

Especifica a espessura de linha do texto do atributo.

As alterações efetuadas nesta opção não serão exibidas se a variável de sistema LWDISPLAY estiver desativada.

Estilo de plotagem

Especifica o estilo de plotagem do atributo.

Se o desenho atual utilizar estilos de plotagem dependentes de cor, a lista de estilos de plotagem não estará disponível.
