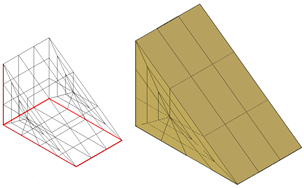

Criar uma cunha em malha com faces retangulares ou cúbicas.
A base da cunha é desenhada paralela ao plano XY do UCS atual, com a face inclinada oposta ao primeiro canto. A altura da cunha é paralela ao eixo Z.
Você pode usar a caixa de diálogo Opções de primitivo de malha para definir o número padrão de divisões de uma cunha em malha.
Após um primitivo de malha ter sido criado, o nível de suavidade atual do objeto pode ser modificado.
Opções de criação de cunha em malha
A opção Cunha do comando MALHA fornece diversos métodos para determinar o tamanho e a rotação das cunhas em malha que são criadas.
- Crie uma cunha com lados de mesmo comprimento. Utilize a opção Cubo.
- Especifique a rotação. Utilize a opção Cubo ou Comprimento se deseja definir a rotação da cunha em malha no plano XY.
- Comece do ponto central. Utilize a opção Ponto central.
