Sobre os tipos de linha

Um tipo de linha é um padrão repetido de traços, pontos e espaços em branco exibidos em uma linha ou em uma curva. Associe tipos de linha a objetos tanto pela camada como pela especificação explícita do tipo de linha, independente de camadas.

Todos os objetos são criados usando o tipo de linha atual, que é exibido na paleta Propriedades e na guia Início, painel Propriedades da faixa de opções quando não há objetos selecionados.

Algumas definições de tipo de linha incluem texto e símbolos.

Carregar tipos de linha

Antes de utilizar diferentes tipos de linha, você precisa carregá-las por meio de uma definição de tipo de linha (LIN) com o comando Gerenciador de tipos de linha (comando TIPOLINHA) ou através do Gerenciador de propriedades de camada, na coluna Tipo de linha. Quando um tipo de linha é carregado e o desenho é salvo, a definição de tipo de linha é armazenada no desenho.

Há dois arquivos de definição de tipo de linha disponíveis: acad.lin para unidades britânicas e acadiso.lin para unidades métricas. Os tipos de linha ACAD_ISO podem ser plotados com a opção de largura de caneta ISO.

É possível remover definições de tipos de linha não referenciadas de um desenho com o comando ELIMINAR ou excluindo tipos de linha não referenciados no Gerenciador de tipos de linha. Os tipos de linha PORBLOCO, PORCAMADA e CONTINUOUS não podem ser removidos.

Controlar a escala de tipo de linha

Você pode controlar a escala de tipo de linha tanto globalmente, para todos os objetos, quanto especificamente, para cada objeto.

A escala do objeto atual é multiplicada pelo fator de escala global para se obter a escala de tipo de linha exibida.

Em um layout, por padrão, a escala de tipo de linha em diferentes viewports de layout é definida automaticamente com base nas unidades do espaço do papel, independentemente da ampliação dos objetos. Se você criar uma nova viewport de layout, utilize REGENTUDO para atualizar a exibição da escala de tipo de linha.

Nota:
  • Por padrão, as escalas de tipo de linha global e individual são definidas como 1.00. Quanto menor a escala, mais repetições do padrão são geradas por unidade do desenho. Por exemplo, com uma configuração igual a 0.5, são exibidas duas repetições do padrão na definição de tipo de linha para cada unidade do desenho.
  • Na maioria dos casos, você deve manter o fator de escala global definido como 1.00
  • Os tipos de linha usados não devem ser confundidos com os tipos de linha de hardware fornecidos por algumas plotadoras. Os dois tipos de linha tracejados produzem resultados semelhantes. Entretanto, não utilize os dois tipos ao mesmo tempo, porque os resultados podem ser imprevisíveis.

Exibir tipos de linha em segmentos curtos e polilinhas

É possível centralizar o padrão de um tipo de linha em cada segmento de uma polilinha e controlar como o tipo de linha será exibido em segmentos curtos. Se uma linha for muito curta para comportar até mesmo uma sequência de traços, o resultado será uma linha contínua entre as extremidades, conforme exibido a seguir.

É possível ajustar segmentos curtos utilizando um valor menor para suas escalas de tipo de linha individuais.

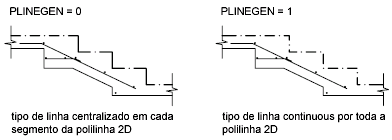

Para polilinhas, pode-se especificar se um padrão de tipo de linha é centralizado em cada segmento ou se é contínuo através dos vértices ao longo de todo o comprimento da polilinha. Isso é feito configurando-se a variável de sistema PLINEGEN.
