Cotas de ordenada medem a distância perpendicular de um ponto de origem denominado a referência para um recurso, como um furo em uma peça. Essas cotas evitam erros de escala, mantendo deslocamentos precisos dos elementos da referência.
As cotas de ordenada consistem em um valor X ou Y com uma linha de chamada. As cotas de ordenada de referência X medem a distância de um elemento partindo de uma referência ao longo do eixo X. Y-cotas ordenadas de referência medem a distância ao longo do eixo Y .
Localizar a referência
A localização e orientação do UCS atual determina o valor das ordenadas. Antes de criar cotas de ordenada, você tipicamente define a origem do UCS para coincidir com a referência.
Localizar a linha de chamada

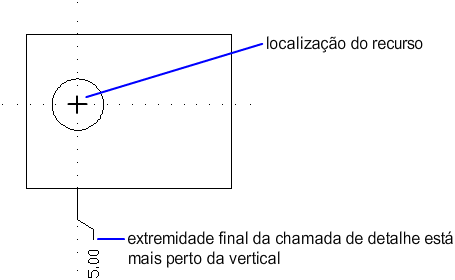

Após especificar a localização do recurso, você será solicitado a especificar o ponto final da linha de chamada. Por padrão, o ponto final da linha de chamada especificado automaticamente determina se uma cota ordenada de referência X- de Y-é criada. Por exemplo, você pode criar uma cota ordenada por referência-X ao especificar uma localização para o ponto final da linha de chamada que esteja mais próxima da vertical do que da horizontal.
Após criar uma cota ordenada, poderá com facilidade realocar a linha de chamada e o texto da cota usando uma alça de edição. O texto da cota é sempre alinhado a linha da chamada ordenada.
