Sobre a criação de cotas de angulares

As cotas angulares medem o ângulo entre duas linhas ou três pontos.

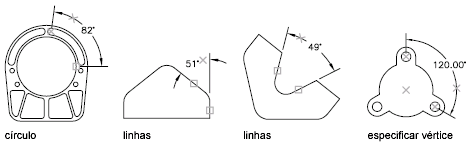

Para medir o ângulo entre dois raios de um círculo, selecione o círculo e especifique as extremidades do ângulo. No caso de outros objetos, selecione-os e, em seguida, especifique o local da cota. Também é possível inserir uma cota em um ângulo especificando seu vértice e suas extremidades. Quando a cota é criada, você pode modificar o conteúdo e o alinhamento do texto antes de especificar a localização da linha de cota.

Nota:

É possível criar cotas de linha de base e cotas angulares em série relacionadas a cotas angulares existentes. As cotas de linha de base e as cotas angulares em série estão limitadas a no máximo 180 graus. Para obter cotas de linha de base e cotas angulares em série com mais de 180 graus, utilize a edição com alças para esticar a localização da linha de extensão de uma cota de linha de base ou em série existente.

Linhas de cota

Se você utilizar duas linhas retas não paralelas para especificar um ângulo, o arco da linha de cota abrangerá o ângulo entre as duas linhas. Se o arco da linha de cota não encontra uma ou ambas as linhas sendo dimensionadas, o programa desenha uma ou duas linhas de extensão para a interseção do arco da linha de cota. O arco tem sempre menos de 180 graus.

Dimensionar círculos e arcos

Se você usa uma arco ou um circulo ou três pontos para especificar um ângulo, o programa desenha o arco da linha de cota entre as linhas de extensão. As linhas de extensão são desenhadas das extremidades do ângulo à interseção do arco da linha de cota.

O local especificado para o arco da linha da cota determinará o quadrante do ângulo dimensionado.

Cota para um quadrante

Cotas angulares podem medir um quadrante específico que é formado ao cotar o ângulo entre os pontos finais de uma linha ou arco, ponto central de um círculo ou dois vértices. Quando uma cota angular está sendo criada, há quatro ângulos possíveis que podem ser medidos. A especificação de uma quadrante permite assegurar que o ângulo correto é cotado. Ao colocar uma cota angular após a especificação de um quadrante, você pode colocar o texto da cota fora das linhas de extensão da cota. A linha de cota é automaticamente estendida.
