Cria um objeto de corte que age como o plano de corte através de objetos 3D.
Os objetos do plano de corte criam cortes de sólidos, superfícies e malhas 3D. Utilize o corte automático com objetos do plano de corte para analisar um modelo e salvar cortes como blocos para utilização em layouts.
Lista de opções
As seguintes opções são exibidas.

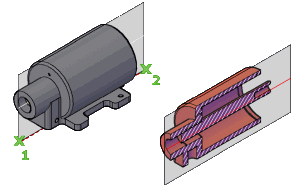

- Face ou qualquer ponto para localizar linha de corte
-
Especifica uma face para estabelecer o plano do objeto de corte.
Como alternativa, selecione qualquer ponto na tela que não esteja em uma face, para criar um objeto de corte independente do sólido ou superfície. O primeiro ponto estabelece um ponto em torno do qual o objeto de corte rotaciona.
- Através do ponto. Define um segundo ponto que define o plano do objeto de corte.
- Seção Desenhar
-
Define o objeto de corte com pontos múltiplos para criar uma linha de corte com desvios.
Esta opção cria um objeto de corte no estado Limite de corte com corte automático desativado.
- Orthographic
-
Alinha o objeto de corte com uma orientação ortogonal relativa ao UCS.
Um objeto de corte que contém todos os objetos 3D é criado com a orientação especificada relativa ao UCS (não a vista atual). Esta opção cria um objeto de corte no estado Plano de corte com corte automático ativado.

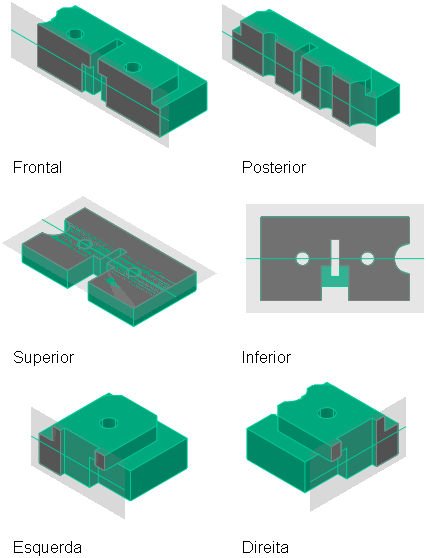

- Alinhar corte a. Define a posição do objeto de corte para alinhar com a orientação UCS especificada.
- Front
- Back
- Top
- Bottom
- Esquerda
- Direita
- Alinhar corte a. Define a posição do objeto de corte para alinhar com a orientação UCS especificada.
