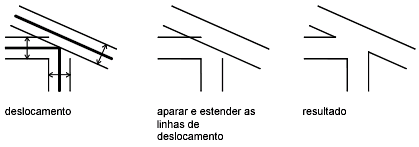

Desloque um objeto para criar um novo objeto cuja forma está em paralelo com o objeto original.
Por exemplo, se você deslocar um círculo ou um arco, um círculo ou arco maior ou menor é criado, dependendo de qual lado for especificado para o deslocamento. Se você desloca uma polilinha, o resultado é uma polilinha que está em paralelo com a original.
Utilize DESLOCAMENTO para deslocar os seguintes tipos de objeto:
- Linhas
- Arcos
- Círculos
- Elipses e arcos elípticos (resultando em um spline de forma oval)
- Polilinhas 2D
- Linha de construção (linhas infinitas) e linhas semi-infinitas
- Splines
Casos especiais para deslocamento de polilinhas e splines

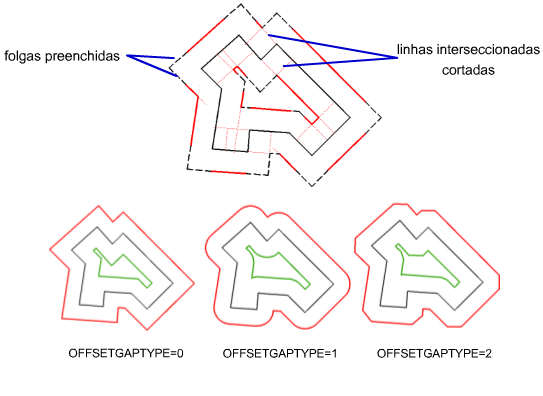

As polilinhas 2D são deslocadas como segmentos de linha individuais, resultando em intersecções ou intervalos entre segmentos. Para concluir o deslocamento, as linhas que efetuam a intersecção são aparadas e os intervalos são preenchidos.
As splines são automaticamente aparadas quando a distância de deslocamento é maior que a distância máxima que pode ser acomodada.
O comando DESLOCARARESTA cria uma polilinha fechada ou uma spline partindo de arestas de uma face plana em um sólido ou superfície 3D. As splines resultam quando um ou mais segmentos de aresta não pode ser representado como linhas, arcos ou um círculo. Por exemplo

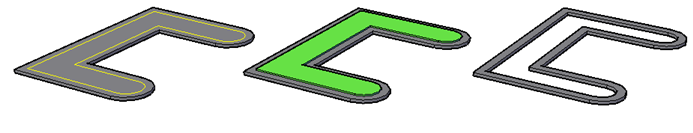

- Na ilustração da esquerda, a aresta da superfície superior do sólido foi deslocada, resultando na polilinha amarela e fechada exibida.
- Na ilustração do meio, a polilinha passou por extrusão.
- Na ilustração da direita, a polilinha passou por extrusão e, a seguir, foi subtraída.
Com a opção Canto, é possível especificar os ângulos agudos ou cantos arredondados para a polilinha. Os cantos internos e externos criam cantos arredondados de forma diferente dependendo se os cantos são côncavos ou convexos — o raio dos arcos mantêm a distância de deslocamento especificada.
