Define as configurações padrão para novas vistas de desenho.
Os valores que você especifica são utilizados apenas ao criar novas vistas base. Eles não afetam as vistas de desenho que já existem em um layout.
Lista de opções

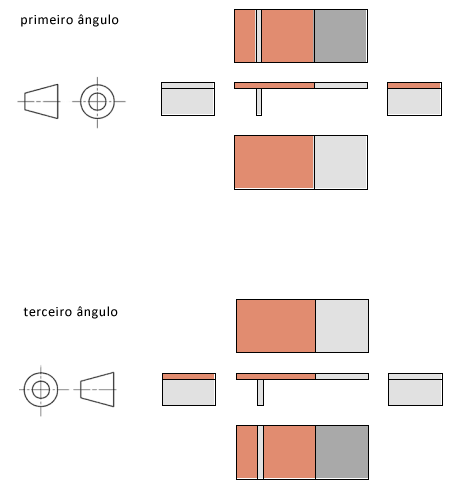

Tipo de projeção
Define o ângulo de projeção para as vistas de desenho.
O ângulo de projeção define onde as vistas projetadas são colocadas. Por exemplo, se o tipo de projeção ativa é o primeiro ângulo, as vistas superiores são colocadas abaixo da vista frontal. No terceiro ângulo, as vistas superiores são colocadas acima da vista frontal.
Sombreamento/Visualização prévia
- Qualidade de vista sombreada
-
Define a resolução padrão de vistas de desenho sombreadas.
Nota:- Resoluções acima de 150 dpi podem não ser atingíveis em modelos maiores. A resolução é ajustada automaticamente se a resolução especificada não for possível.
- A configuração se aplica apenas para novas vistas de desenho que você criar. A configuração não tem efeito nas vistas de desenho existentes.
- Tipo de visualização prévia
-
Especifica se o gráfico temporário exibido durante a criação da vista é uma visualização prévia sombreada ou uma caixa delimitadora. A geração das visualizações prévias sombreadas é demorada e pode não ser conveniente para modelos grandes.
Estilo de rosca
Define a aparência das extremidades de rosca no desenho para vistas em corte.
Define o aspecto das arestas de rosca no desenho para projeções de vista circular de roscas.
