As cotas de raio medem os raios e os diâmetros de arcos e círculos com linhas de centro ou uma marca de centro opcional.
Há dois tipos de cotas de raio:
- COTARAIOS mede o raio de um arco ou círculo e exibe o texto da cota com a letra R em frente do mesmo.
- COTADIAMETRO mede o diâmetro de um arco ou círculo e exibe o texto da cota com o símbolo de diâmetro em frente do mesmo.
Para texto de cota horizontal, se o ângulo da linha de cota de raio for maior do que 15 graus da horizontal, uma linha de gancho, também denominada extensão da linha de chamada ou colocada, com um tamanho de uma ponta de seta, é criada junto ao texto da cota.
Controlar linhas de extensão

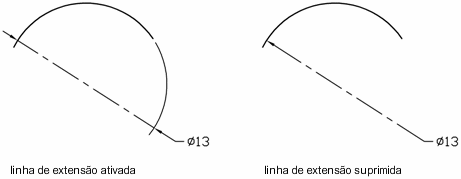

Quando um arco é cotado, a cota radial ou de diâmetro não tem que ser posicionada ao longo do arco e diretamente. Se uma cota for posicionada além da extremidade de um arco, uma linha de extensão será desenhada que segue o caminho do arco sendo cotado ou nenhuma linha será desenhada. Quando a linha de extensão é suprimida (desativada), a linha da cota da cota radial ou de diâmetro é desenhada através do ponto central do arco ao invés da linha de extensão.

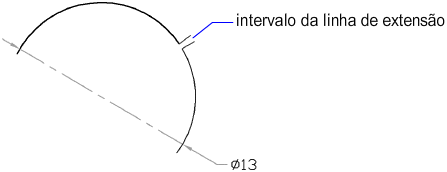

A variável de sistema DIMSE1 controla se uma cota radial ou diamétrica será ou não desenhada com uma linha de extensão quando ela é posicionada fora da extremidade de um arco. Quando a exibição da linha de extensão do arco não for suprimida, um intervalo entre o arco e a linha de extensão do arco é criada. O tamanho do intervalo desenhado é controlado com a variável de sistema DIMEXO.
Controlar linhas de centro e marcas de centro
Dependendo de suas configurações de estilo de cota, as marcas e linhas de centro são automaticamente geradas para cotas de diâmetro e raio. Elas somente são criadas de a linha de cota estiver colocada fora do círculo ou arco. Você pode criar linhas centrais e marcas centrais diretamente com o comando COTACENTRO.
Você pode controlar o tamanho e a visibilidade das linhas de centro e das marcas de centro com a variável de sistema DIMCEN e na caixa de diálogo Estilo de Cota.

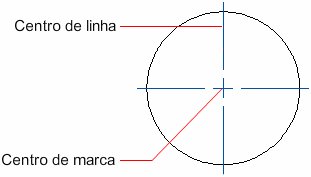

O tamanho da linha de centro corresponde ao comprimento dos segmentos da linha de centro que se estendem para fora do círculo ou do arco. Ele também é o tamanho da lacuna entre a marca de centro e o início da linha de centro. O tamanho da marca de centro é a distância do centro de um círculo ou arco até o final da marca de centro.
Criar cotas de raio com desvio
Com o comando COTACOMDESVIO, você pode criar cotas de raio com desvio, também denominadas “cotas de raio encurtadas”, quando o centro do arco ou círculo estiver localizado fora do layout e não pode ser exibido em sua verdadeira localização. O ponto de origem da dimensão pode ser especificado em um local mais conveniente, denominado sobreposição do local central.
Você pode controlar o ângulo padrão do desvio na caixa de diálogo Estilo de Cota, em Desvio da Cota do Raio.
Uma vez que a cota de raio com desvio for criada, você pode modificar o desvio e a sobreposição de localização central ao
- Usar alças para mover os recursos
- Alterar as localizações dos recursos com a paleta Properties
- Usando o comando ESTICAR
As cotas de raio com desvio podem ser visualizadas mas não editadas em versões anteriores aos produtos baseados no AutoCAD 2006.
