Trabalhar com snaps de objetos para nuvens de pontos

Como efetuar snaps ao ponto mais próximo em uma nuvem de pontos, a um ponto em um segmento planar em uma nuvem de pontos, ou perpendicular a um segmento planar em uma nuvem de pontos.

É possível utilizar snaps ao objeto 3D ao trabalhar com nuvens de ponto. Alguns desses snaps de objeto detectam cluster de pontos que constituem um plano no modelo 3D de nuvem de pontos; esses snaps requerem dados de segmentação no arquivo de digitalização, obtidos durante o processamento do Autodesk ReCap. Quando os snaps do objeto são ativados, um glifo é exibido no ponto de snap do objeto detectado. Cada snap do objeto 3D snap para nuvens de ponto exibe um tipo diferente de glifo.

Quando um arquivo digitalizado da nuvem de pontos contém dados de segmentação, seus segmentos planares são identificados por um retângulo transparente alinhado paralelamente à intersecção do plano com o WCS quando um ponto de snap é detectado.

As configurações de snap do objeto podem ser controladas no menu pop-up de configurações de Snap a objeto 3D da barra de status.

Efetuar o snap ao ponto mais próximo em uma nuvem de pontos

Você pode efetuar snap a um ponto em uma nuvem de pontos, não importa se ela contém ou não dados de segmentação do processo ReCap.

Nota: É possível definir o snap em modo de execução ou inserindo PNOD como uma sobreposição de snap a objeto.

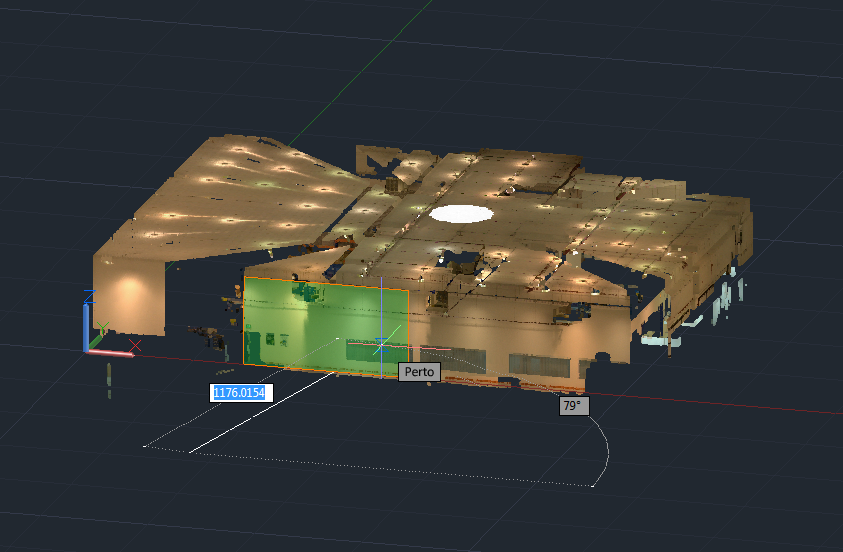

Efetuar o snap ao ponto mais próximo de um segmento plano

Se uma nuvem de pontos contiver dados de segmentação do processamento ReCap, é possível efetuar o snap ao ponto mais próximo de um segmento plano. Quando for detectado um ponto que é parte de um segmento plano, o segmento de referência se conectará ao plano desse segmento. O segmento plano será exibido à medida que você adquirir o ponto se o realce do segmento for ativado.

Nota: É possível definir o snap em modo de execução ou inserindo PNEA como uma sobreposição de snap a objeto.

Efetuar o snap perpendicular a um segmento plano

Se uma nuvem de pontos contiver dados de segmentação do processamento ReCap, é possível efetuar o snap perpendicular a um segmento plano. Quando for detectado um ponto que pertence a um segmento plano, o snap se conecta a ele a partir de um ponto perpendicular ao plano desse segmento (similar a um snap perpendicular à face de um sólido). O segmento plano será exibido à medida que você adquirir o ponto se o realce do segmento for ativado.

Nota: É possível definir o snap em modo de execução ou inserindo PPER como uma sobreposição de snap a objeto. Um snap a objeto somente pode ser executado em um segmento plano, nunca a partir de um segmento.
