Sobre a criação de cotas de linha de base e cotas em série

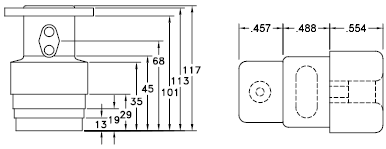

As cotas de linha de base são cotas múltiplas medidas a partir do mesmo local. Cotas em série são múltiplas cotas consecutivas cujas extremidades se tocam.

Você deve criar primeiro uma cota linear ou angular antes de criar cotas de linha de base ou em série (cadeia). Por padrão, cotas de linha de base e cotas em série começam com a cota criada mais recentemente na sessão atual.

Dica: Depois que você selecionar uma cota linear ou angular, é possível passar o cursor sobre uma alça de extremidade da linha de cota para acessar os comandos de Linha de base e Em série, pelo menu da alça.
