Você pode criar efeitos visuais realistas em um desenho ao definir uma projeção paralela ou em perspectiva de um modelo.
A diferença entre definir vistas em perspectiva e definir projeções paralelas é que, para vistas em perspectiva, você deve especificar uma distância entre uma câmera hipotética e o ponto alvo. Pequenas distâncias produzem efeitos de perspectiva incisivos; enquanto que distâncias maiores produzem efeitos mais discretos.
Uma vista em perspectiva permanece em efeito até o efeito de perspectiva ser desativado ou até que uma nova vista seja definida em seu lugar.

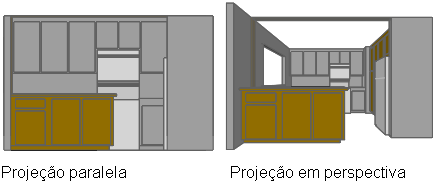

A ilustração a seguir mostra o mesmo modelo em uma projeção paralela e em uma projeção em perspectiva. As duas são baseadas na mesma direção de vista.
Definir projeções paralelas
Para determinar o ponto ou ângulo no espaço do modelo, você pode
- Escolha uma vista 3D predefinida por meio de uma barra de ferramentas Vista.
- Insira uma coordenada ou os ângulos que representam seu local de vista em 3D.
- Alterar para uma vista do plano XY do UCS atual, um UCS salvo ou a WCS.
- Alterar a vista 3D dinamicamente com seu dispositivo apontador.
- Definir planos de corte frontal e posterior para limitar os objetos que estão sendo exibidos.
A vista em 3D está disponível apenas no espaço do modelo. Se você estiver trabalhando no espaço do papel, não poderá usar comandos de vista 3D, como PONTOV, VISTAD ou PLANTA para definir vistas no espaço do papel. A vista em espaço do papel é sempre uma vista em planta.
