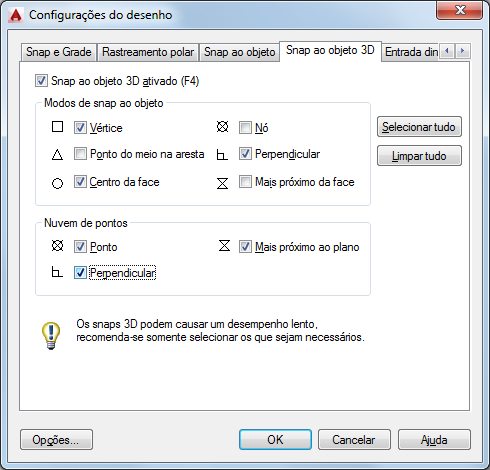

Guia Snap ao objeto 3D (caixa de diálogo Configurações do desenho)

Controla as configurações de execução do snap ao objeto para objetos 3D.

Com configurações de snap a objeto em execução, também denominado Osnap, você pode especificar um ponto de snap em uma localização exata de um objeto. Quando mais de uma opção é selecionada, os modos de snap selecionados são aplicados para retornar um ponto à posição mais próxima do centro da caixa da abertura. Pressione Tab para percorrer todas as opções.

Lista de opções

Snap ao objeto 3D ativado

Ativa e desativa snaps ao objeto 3D. Os snaps ao objeto 3D selecionados em modos Snap ao objeto 3D ficam ativos enquanto o snap ao objeto estiver ativado. (variável de sistema 3DOSMODE)

Modos de snap ao objeto

Lista os modos de snap ao objeto 3D.

Vértice

Snap ao vértice mais próximo de um objeto 3D.

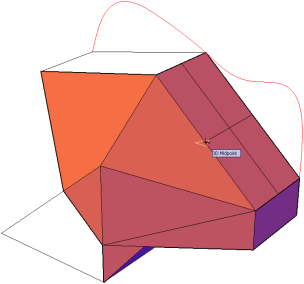

Meio ou aresta

Snap ao ponto do meio em uma aresta da face.

Centro do polígono

Snap ao centro de uma face.

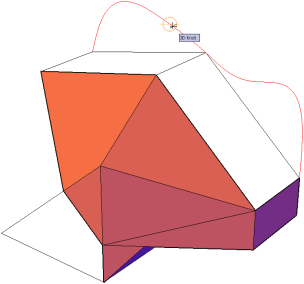

Nó

Snap ao nó em uma spline.

Perpendicular

Snap ao ponto perpendicular a uma face.

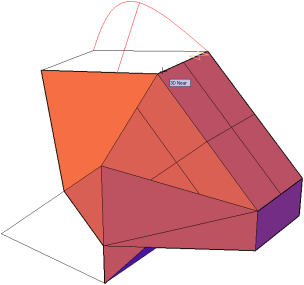

Mais próximo da face

Snap ao ponto que está mais próximo a face do objeto 3D.

Nuvem de pontos

Ativa e desativa snaps a objetos em execução. Os snaps a objeto de nuvem de pontos ficam ativos enquanto o snap a objeto estiver ativado. (variável de sistema 3DOSMODE)

Nó

É possível efetuar snap a um nó em uma nuvem de pontos, não importa se ela contém ou não dados de segmentação do processo ReCap.

Mais próximo ao plano

Efetua snap ao ponto mais próximo em um segmento plano em uma nuvem de pontos. Quando for detectado um ponto que é parte de um segmento plano, o segmento de referência se conectará ao plano desse segmento. O segmento plano será exibido à medida que você adquirir o ponto se o realce do segmento for ativado. Requer dados de segmentação do Autodesk ReCap.

Perpendicular

Efetua snap perpendicular a um segmento plano na nuvem de pontos. Quando for detectado um ponto que pertence a um segmento plano, o snap se conecta a ele a partir de um ponto perpendicular ao plano desse segmento (similar a um snap perpendicular à face de um sólido). O segmento plano será exibido à medida que você adquirir o ponto se o realce do segmento for ativado. Requer dados de segmentação do Autodesk ReCap.

Selecionar todos

Ativa todos os modos de snap ao objeto 3D.

Limpar todos

Desativa todos os modos de snap ao objeto 3D.
