Remove itens não utilizados, como definições de bloco e camadas do desenho.

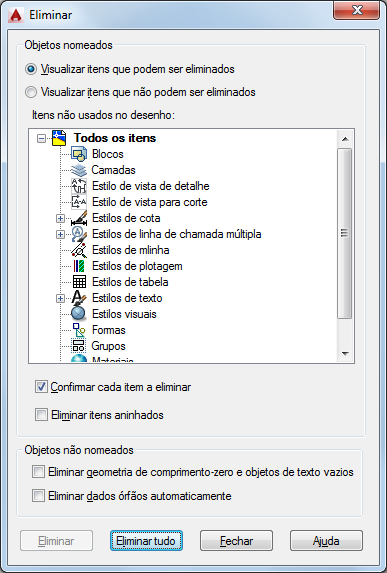

Exibe itens que podem ser eliminados.
Lista de opções
As seguintes opções são exibidas.
Named Objects
- Visualizar itens que podem ser eliminados
-
Alterna a vista em árvore para exibir um resumo dos objetos nomeados no desenho atual que podem ser eliminados.
- itens não usados no desenho
-
Relaciona os objetos nomeados que não são utilizados no desenho atual e que podem ser eliminados.
Você pode relacionar os itens de qualquer tipo de objeto se clicar no sinal de mais ou clicar duas vezes no tipo de objeto, e elimina itens selecionando o item a ser eliminado.
Eliminar itens aninhados remove os itens apenas quando você seleciona as seguintes opções:
- All Items or Blocks in the tree view
- The Purge All button
- View Items You Cannot Purge
-
Alterna a vista em árvore para exibir um resumo dos objetos nomeados no desenho atual que podem ser eliminados.
- Itens atualmente sendo usados no desenho
-
Relaciona objetos nomeados que não podem ser removidos do desenho.
A maioria desses objetos são usados atualmente no desenho ou são itens padrão que não podem ser removidos.
Quando você seleciona objetos nomeados individuais, as informações sobre o porquê de você não poder eliminá-los são exibidas abaixo da vista em árvore.
- Confirm Each Item to Be Purged
-
Exibe a caixa de diálogo Confirm Purge quando você elimina um item.
- Purge Nested Items
-
Remove do desenho todos os objetos nomeados que não estão sendo utilizados, mesmo que estejam contidos em outros objetos nomeados não utilizados ou que seja referenciados por esses objetos.
A caixa de diálogo Confirm Purge é exibida e você pode cancelar ou confirmar os itens a serem eliminados.
- Tip
-
Exibe informações que detalham por que não é possível eliminar o item selecionado.
Objetos sem nome
- Limpa geometria com comprimento zero e objetos de texto vazios
-
Exclui a geometria de comprimento zero (linhas, arcos, polilinhas e assim por diante) em objetos não de bloco. Também exclui textoM e texto que contenha somente espaços (nenhum texto) em objetos não de bloco.
Nota: O comando LIMPAR não irá remover a geometria com comprimento zero ou texto vazio e objetos textoM de blocos ou camadas bloqueadas. - Limpar dados órfãos automaticamente
-
Executa a digitalização do desenho e remove os dados de estilo de linha DGN obsoletos quando você abre a caixa de diálogo Eliminar.
Purge
Elimina os itens selecionados.
Purge All
Elimina todos os itens não utilizados.
