Estados de objetos de corte

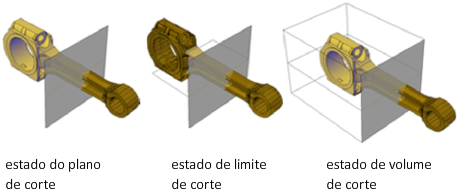

Os objetos de corte têm os seguintes estados de exibição:
- Plano de corte. A linha de corte e um plano de corte transparente são exibidos. O plano de corte se estende infinitamente em todas as direções.
- Limite do corte. Uma caixa 2D mostra a extensão XY do plano de corte. O plano de corte junto com o eixo Z se estende infinitamente.
- Volume do corte. Uma caixa 3D exibe as extensões do plano de corte em todas as direções.
É possível alternar entre os estados do objeto ao clicar na alça Menu que é exibida quando você seleciona o objeto de corte.
Propriedades de objetos de corte
As propriedades de objetos de corte são alteradas da mesma forma que são alteradas as propriedades de qualquer objeto do AutoCAD. Para cada objeto de corte é possível alterar o nome, a camada e o tipo de linha. É possível também alterar a cor e a transparência do indicador do plano de corte (o plano de corte).
