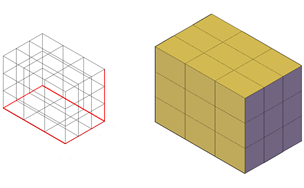

Crie um cubo em malha retangular ou cúbica.
A base do cubo em malha é desenhada paralela ao plano XY do UCS atual (plano de trabalho).
Você também pode usar a caixa de diálogo Opções de malha primitiva para definir o número de divisões padrão de um cubo em malha.
Após um primitivo de malha ter sido criado, o nível de suavidade atual do objeto pode ser modificado.
Opções de criação do cubo em malha
A opção Caixa, do comando MALHA, fornece diversos métodos para determinar o tamanho e a rotação dos cubos em malha que são criadas.
- Crie um cubo.Utilize a opção Cubo do comando para criar umcubo em malha com lados de igual comprimento.
- Especifique a rotação. Utilize a opção Cubo ou Comprimento se deseja definir a rotação da caixa no plano XY.
- Comece do ponto central. Utilize a opção Ponto central para criar uma caixa usando um ponto central especificado.
