É possível efetuar o pan para reposicionar a vista na área de desenho ou efetuar o zoom para alterar a ampliação.
Pan e Zoom são duas das ferramentas mais usadas em produtos com base no AutoCAD. É a forma de manipular a vista e navegar em seu desenho para examinar, modificar ou excluir a geometria.
Em geral, o pan e zoom à vista são acessados, utilizando a rolagem do mouse. Girando a roda aplica o zoom à vista, enquanto pressionar e arrastar o pan da vista.
Com a opção PAN em tempo real, você aplica pan dinamicamente, movendo seu dispositivo apontador. Como ocorre com a aplicação de pan com uma câmera, PAN não altera a localização ou ampliação de objetos no desenho, altera somente a vista.

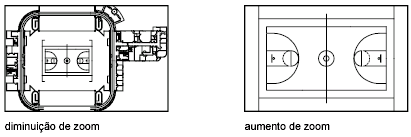

Altere a ampliação de uma vista ativando e desativando o zoom, um procedimento semelhante à ampliação e diminuição do zoom de uma câmera. O ZOOM não modifica o tamanho absoluto de objetos no desenho; ele modifica apenas a ampliação da vista.
Quando trabalhar com partes muito pequenas no desenho, você talvez precise diminuir o zoom com frequência para ter uma visão geral do trabalho. Use ZOOM Anterior para retornar rapidamente para à vista anterior.
As opções descritas aqui são as funções não padronizadas mais utilizadas.

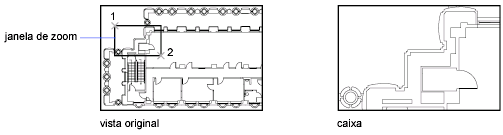

Utilizar o zoom para ampliar uma área retangular específica
Você pode aplicar zoom rapidamente em uma área retangular do desenho, especificando dois cantos diagonais da área de interesse.
O canto inferior esquerdo da área que você especifica torna-se o canto inferior esquerdo da nova exibição. A forma da área de zoom que você especifica não corresponde exatamente à nova vista, que deve ajustar-se à forma da viewport.
Aplicar zoom em tempo real
Com a opção Realtime, você faz zoom dinamicamente, movendo o seu dispositivo apontador para cima e para baixo. Ao clicar com o botão direito do mouse, você pode exibir um menu de atalho com outras opções de visualização.
Zoom para ampliar um ou mais objetos
ZOOM em objetos exibe uma vista com a maior ampliação possível que inclui apenas os objetos selecionados.

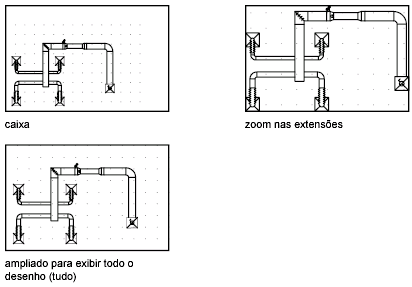

Aplicar zoom para visualizar todos os objetos no desenho
ZOOM estendido exibe uma vista com a maior ampliação possível que inclui todos os objetos no desenho. Esta vista inclui objetos em camadas que estão desativadas mas não inclui objetos em camadas congeladas.
ZOOM total exibe os limites da grade definidos pelo usuário ou as extensões do desenho, a vista que for maior.
Para restaurar a vista anterior
As alterações na vista são armazenadas pelo programa, quando um desenho é aberto. ZOOM Anterior restaura a última vista de desenho voltando um nível, similar a desfazer.
Restaurar a vista anterior não retorna as alterações para o desenho, somente a vista é restaurada.
Aplicar pan e zoom utilizando um teclado sensível ao toque
- Aumentar o zoom. Deslize o polegar e o dedo indicador separadamente.
- Diminuir o zoom. Aperte o polegar e o dedo indicador ao mesmo tempo.
- Pan. Use um movimento com dois dedos na direção para a qual deseja mover o conteúdo.
Cancele o modo de teclado sensível ao toque, usando a opção Toque que é exibida por padrão no painel do Modo Selecionar na faixa de opções.
