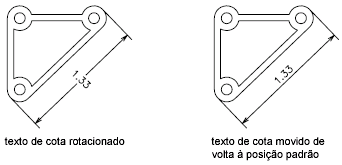

Após criar uma cota, é possível mover, rotacionar ou substituir o texto da cota.

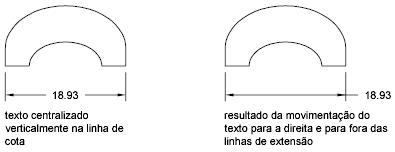

O texto pode ser movido para uma nova localização ou de volta à sua posição padrão, que é a posição definida pelo estilo de cota atual. Na ilustração a seguir, a posição padrão é centralizada horizontalmente sobre a linha de cota.
Você pode mover o texto da cota para a esquerda, para a direita ou para o centro, ao longo da linha de cota ou para qualquer posição dentro ou fora das linhas de extensão. Um modo rápido e simples de fazer isso é utilizando alças. Se você mover o texto para cima ou para baixo, o alinhamento vertical atual do texto em relação à linha de cota não será alterado e as linhas de cota e de extensão serão modificadas apropriadamente. A ilustração seguinte mostra o resultado de mover o texto para baixo e para a direita. O texto permanece centralizado verticalmente em relação à linha de cota.
Utilize as alças de texto de cota
Passe o mouse sobre a alça de um texto de cota para acessar rapidamente a seguinte funcionalidade:
- Esticar.Este é o comportamento padrão da alça:
- Se o texto é posicionado sobre a linha de cota, Esticar afasta ou aproxima a linha de cota com relação ao objeto que está sendo cotado. Use prompts de linha de comando para especificar outro ponto base ou copiar a linha de cota.
- Se o texto estiver posicionado fora da linha de cota, com ou sem uma linha de chamada, Esticar move o texto sem mover a linha de cota.
- Mover com linha de cota. Posiciona o texto na linha de cota e afasta ou aproxima a linha de cota com relação ao objeto que está sendo cotado (sem prompts adicionais).
- Mover somente texto. Posiciona o texto de cota sem mover a linha de cota.
- Mover com linha de chamada. Posiciona o texto de cota com uma linha de chamada para a linha de cota.
- Acima da linha da cota. Posiciona o texto de cota acima da linha de cota (à esquerda da linha de cota para cotas verticais).
- Centralizar verticalmente. Posiciona o texto de cota de modo que a linha de cota atravesse o centro vertical do texto.
- Redefinir posição do texto. Posiciona o texto de cota de volta para a posição padrão (ou "inicial") com base no estilo de cota ativo.
