Para trabalhar com viewports de espaço do modelo

Para criar várias viewports de espaço do modelo

1. Clique na Guia Vista Painel Viewports Seta suspensa Configuração de Viewport .
2. Clique na configuração de viewport que desejar usar.

Dica:

Os controles de viewport são exibidos no canto superior esquerdo de cada viewport, que pode se parecer com o seguinte:

[+] [Topo] [Estrutura de arame 2D]

Clique no controle - ou + e na Lista de configurações de viewport para alterar o número e o posicionamento de viewports.

Pressione CTRL enquanto arrasta os contornos da viewport para exibir a barra divisora verde e criar novas viewports. Como alternativa, é possível arrastar os controles divisores mais externos.

Para atualizar uma viewport do espaço do modelo

• Clique em qualquer lugar dentro das bordas da viewport.

Para percorrer viewports sem usar o recurso de cliques

• Pressione Ctrl+R repetidamente.

Para redefinir o espaço do modelo para uma única viewport

• Clique na guia Vista painel Viewports ViewportsLista de configurações de viewportÚnica.

Para unir duas viewports de espaço do modelo

Nota: Para unir duas viewports, elas devem compartilhar uma aresta comum de mesmo comprimento.

1. Clique na guia Vistapainel ViewportsViewports, Unir.
2. Clique na viewport do espaço do modelo que você deseja manter.
3. Clique dentro de uma viewport adjacente para uni-la à primeira viewport.

Dica: Alternativamente, você pode arrastar um limite interior de qualquer viewport de espaço do modelo, unindo à outra viewport com uma aresta comum do mesmo comprimento.

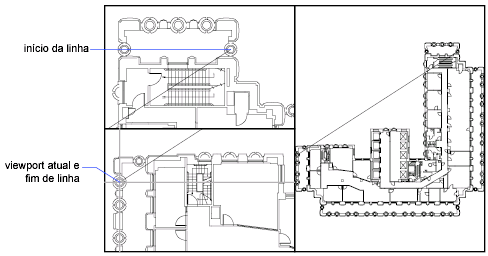

Para desenhar entre duas viewports de espaço do modelo

Em um desenho grande, é possível utilizar este método para desenhar uma linha partindo de um detalhe em um canto para um detalhe em um canto distante.

1. Inicie a linha na viewport atual.
2. Faça outra viewport ao clicar dentro dela e depois especifique a segunda extremidade da linha.
