Os objetos de anotação incluem cotas, notas e outros tipos de símbolos ou objetos explanatórios ou objetos normalmente usados para adicionar informações em seu desenho.
Os objetos de anotação fornecem informações sobre um recurso, como o comprimento de uma parede, o diâmetro de um fixador ou um balão de explicação de detalhe. Normalmente, os objetos de anotação são dimensionados de forma diferente do que as vistas de desenho e dependem da escala de forma que devem aparecer quando plotados.

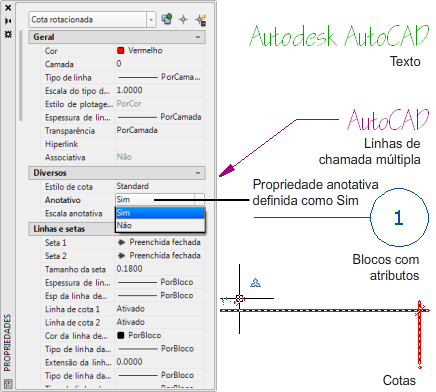

Você pode controlar o método no qual um objeto de anotação é dimensionado, definindo o objeto como não anotativo ou anotativo.
- Objetos não anotativos requerem uma escala ou tamanho fixo que é calculado com base na escala utilizada para plotar o desenho.
- Objetos anotativos são ajustados automaticamente para serem exibidos uniformemente com o mesmo tamanho ou escala, independentemente da escala da vista.
A tabela a seguir lista os tipos anotativos comuns criados em um desenho.
| Anotação | Objeto de desenho |
|---|---|
| Observações e legendas |
|
| Dados tabulares |
|
| Cotas e tolerâncias geométricas |
|
| Hachuras, gradientes e preenchimentos |
|
| Notas e símbolos com linhas de chamadas |
|
| Blocos da legenda e atributos |
|
