O painel Formato, da guia contextual Dimensionamento avançado, contém múltiplas opções para ajudar na alteração da geometria de cota. O botão Editar geometria exibe uma caixa de diálogo que exibe uma representação gráfica dos diferentes componentes de uma cota. A representação gráfica é sensível ao contexto e altera-se segundo a cota selecionada.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |

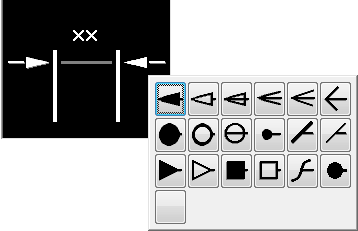

É possível clicar em um componente na representação gráfica para ativar ou desativar sua visibilidade. Os componentes que têm sua visibilidade desativada são atenuados na visualização. Quando você clica em uma ponta de seta, o AutoCAD Mechanical exibe uma lista de pontas de seta que podem ser selecionadas.
O painel deslizante Formato contém dois botões aplicados às cotas radiais. Estes botões controlam a posição da ponta de seta e o uso de linhas de linha de chamada para texto de cota em cotas radiais. Isto, em combinação com a lista suspensa à esquerda destes botões, permite controlar a visibilidade das linhas de linha de chamada e a posição do texto de cota.
As listas suspensas também controlam como é exibido o texto de cota, se a folga entre as linhas de referência não é suficientemente grande para conter as setas e o texto de cota.
Além da guia contextual Dimensionamento avançado, é possível selecionar uma cota e clicar com o botão direito do mouse para acessar um menu com múltiplas opções de formatação.
Se a guia contextual Dimensionamento avançado está desativada (desativando a faixa de opções ou definindo a variável de sistema AMPOWERDIMEDITOR em 0), você deve utilizar uma combinação do comando AMPOWERDIM com o comando AMDIMFORMAT para acessar estas opções.
