Sobre alterar a representação de ajustes e tolerâncias

Para adicionar ajustes ou tolerâncias às cotas, execute o comando AMPOWERDIM e adicione ajustes ou tolerâncias.

Se a representação standard do ajuste ou a tolerância não é satisfatória, selecione outra de um conjunto pré-definido disponível na lista suspensa Representação dou na lista suspensa Método de tolerância na guia contextual Dimensionamento inteligente da faixa de opções.

Se o conjunto pré-definido não é adequado, é possível utilizar o Editor do sistema e criar suas próprias representações de ajuste e métodos de tolerância personalizados. A informação desta página explica as entradas e chaves relacionadas ao Editor do sistema.

As miniaturas de tolerância na lista suspensa Tolerância corresponde às oito primeiras entradas em AutoCAD/M > DimSet > Tols do Editor do sistema. Os nomes destas entradas começam por “Tol” (por exemplo, TolHigh). As demais entradas fazem referência à representação de unidades alternativas de tolerância; os nomes terminam em “-Alt”. Por exemplo, TolHigh-Alt é a representação da unidade alternativa de TolHigh.

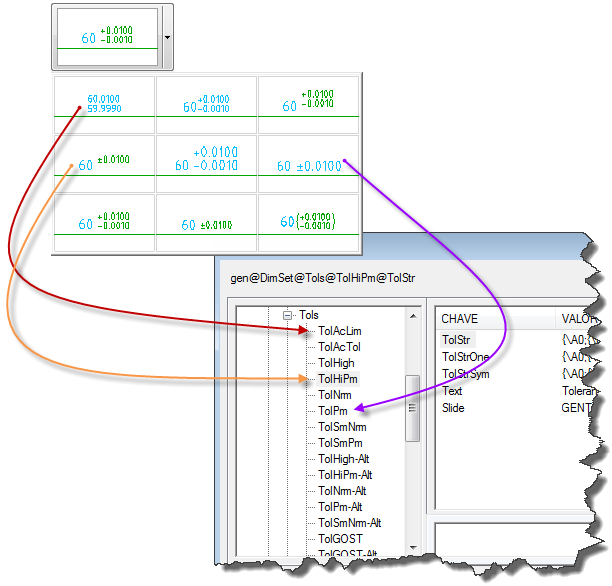

Mapeamentos do Editor do sistema para representações de tolerâncias

As entradas de Acad/M DimSet Tols, de cima para baixo, correspondem com as representações de tolerância da lista, da esquerda para a direita.

Como com as tolerâncias, a representação de 12 na lista na caixa de diálogo Representações de ajuste é correspondida com as primeiras 11 entradas de Acad/M > DimSet > Fits do Editor do sistema. Os nomes de tais entradas começam por “Fit” (por exemplo, FitNrm). As demais entradas fazem referência à representação de unidades alternativas de ajuste; os nomes terminam em “-Alt”. Por exemplo, FitNrm-Alt é a representação da unidade alternativa de FitNrm.

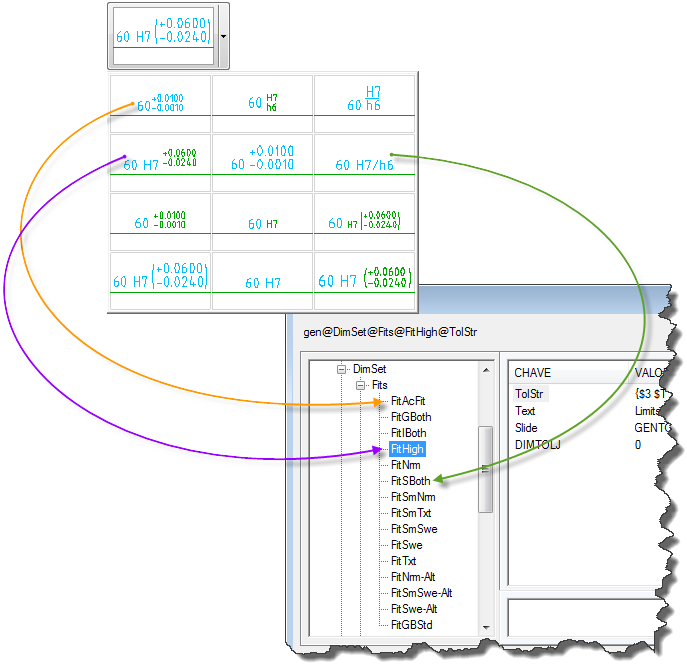

Mapeamentos de entradas do Editor do sistema para representações de ajustes

As entradas de Acad/M DimSet Fits, de cima para baixo, correspondem com as representações de tolerância na lista Representação de ajuste, da esquerda para a direita.

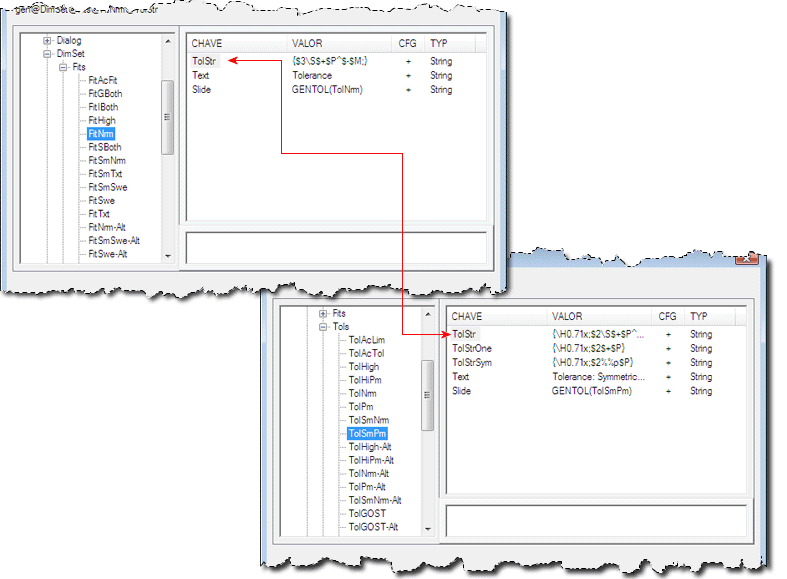

Chaves das entradas de “Fits” e “Tols”

As chaves para as entradas de “Fits” e “Tols” são as mesmas, independentemente se a entrada é de ajuste ou de tolerância.

Chaves das entradas de “Fits” e “Tols”

As chaves para as entradas de “Fits” e “Tols” são as mesmas, independentemente se a entrada é de ajuste ou de tolerância.

As chaves e os valores que elas contêm são:

Slide

Contém o nome do gráfico que deve aparecer na face do botão. Geralmente é o nome de um arquivo de slide (*.sld) criado com o comando CSLIDE.

Texto

Contém o texto para a legenda do botão.

TolStr

Contém a expressão da tolerância. Geralmente é uma combinação de códigos de formato TEXTOM e caracteres especiais.

TolStrSym

Contém a expressão de tolerância que será utilizada para tolerâncias simétricas, onde a tolerância é expressa como ±; 9.9999. Se esta chave não existe, o sistema utiliza TolStr.

TolStrOne

Contém a expressão de tolerância que será utilizada para as tolerâncias de lado único. Se esta chave não existe, o sistema utiliza TolStr.

TolStrNeg

Contém a expressão de tolerância que será utilizada para as tolerâncias de lado único, onde a tolerância diferente de zero é negativa. Se esta chave não existe, o sistema utiliza TolStrOne.

DIM___

Contém um valor numérico que será utilizado para definir uma variável de cota do AutoCAD com o mesmo nome que esta chave.

Códigos de formato de TEXTOM utilizados em expressões de tolerância

Os códigos de formato de TEXTOM começam com uma barra invertida (“\”) e terminam com um ponto e vírgula (“;”). Qualquer conjunto de caracteres de formato de TEXTOM pode ser utilizado em expressões de tolerância. Na lista a seguir são exibidos os códigos de formato mais frequentes nas expressões de tolerância.

\Hnnn;

Altera a altura do texto a nnn (cota absoluta).



\Hnnnx;

Altera a altura do texto a nnn vezes a altura do texto atual.



\Cnnn;

Altera a cor para nnn.



\Fnnn;

Altera a fonte do texto para nnn.



\Annn;

Define o valor de alinhamento para nnn; valores válidos: 0, 1, 2 (inferior, central, superior).



\Snnnn^mmm;

Empilha dois textos, um em cima do outro (o texto nnnn é empilhado em cima do texto mmm).



{ .... }

O formato entre parênteses é aplicado somente para o texto entre os parênteses.

Nota: Para obter mais informações sobre os códigos de formato de TEXTOM, consulte a documentação do AutoCAD.

Caracteres especiais utilizados em expressões de tolerância

Os caracteres especiais mais frequentes nas expressões de tolerância são:

$T

Insere um símbolo de ajuste; por exemplo, "h7" ou "js6".



$X

Especifica um segundo símbolo de ajuste (caminho) que suporta dois tipos de ajuste. Se é utilizado, "$T" é sempre o ajuste do eixo.



$P

Especifica o desvio superior, sem o sinal.



$+

Indica o sinal do desvio superior. O sinal adequado ("+" ou "-") é atribuído em função do valor do desvio.



$CP

Indica a soma do valor da cota e o desvio superior. Exemplo: um valor da cota de 30 unidades com um desvio superior de +0.010 é expresso como 30.010.



$M

Especifica o desvio inferior, sem o sinal.



$-

Indica o sinal do desvio inferior. O sinal adequado ("+" ou "-") é atribuído em função do valor do desvio.



$CM

Indica a soma do valor da cota e o desvio inferior. Exemplo: um valor da cota de 30 unidades com um desvio inferior de -0.030 é expresso como 29.970.



$a_

Indica as unidades alternativas. São as seguintes:



$aD - Valor da cota.



$aP - Desvio superior.



$aM - Desvio inferior.



$aCP - Soma da cota e o desvio superior.



$aCM - Soma da cota e o desvio inferior.



$2

Altera a cor à cor atribuída ao texto pequeno (2.5 mm).



$3

Altera a cor à cor atribuída ao texto grande (3.5 mm).

Exemplos

  1. Exemplo de expressão para um ajuste

    $T {\H0.7x;$2 \A0;\S$+$P^$-$M;}

    $T

    Símbolo de ajuste; “lc3” neste caso. Não é anexado nenhuma informação de formato neste caractere especial, portanto, ele tem a mesma altura que o texto de cota.



    {

    Colchete de abertura; abre o parênteses para aplicar códigos de formato ao texto dentro dos parênteses.



    \H0.7x;

    Define a altura do texto como 0.7 vezes a altura do texto da cota.



    $2

    Define a cor do texto na cor definida para texto pequeno.



    \A0;

    Define o alinhamento vertical como inferior.



    \S

    Define o desvio superior ($+$P) que será empilhado sobre o desvio inferior ($-$M). A expressão “\S$+$P^$-$M;” (utilizando “\S” em combinação com os caracteres de acento circunflexo "^" e ponto e vírgula “;”) é mapeado para o formato \Snnnn^mmm;.



    $+

    Sinal de adição (+) no desvio superior.



    $P

    Valor do desvio superior.



    $-

    Sinal de subtração (-) no desvio inferior.



    $M

    Valor do desvio inferior.



    }

    Colchete de fechamento; fecha os parênteses para aplicar códigos de formato ao texto entre parênteses.

  2. Exemplo de uma expressão para uma representação de unidade alternativa de um ajuste

    $T {\H0.71x;$2\S$+$P^$-$M;}{\H1.4x;[}$aD{\H0.71x;$2\S$+$aP^$-$aM;}{\H1.4x;]}

    Nota: O AutoCAD Mechanical não depende do AutoCAD para implementar unidades alternativas. Em vez disso, incorpora a unidade alternativa na expressão de tolerância.

    $T

    Classe de ajuste; “lc3” neste caso.

    { ... }

    Desvios de +.0000 e -.0018. Consulte o exemplo anterior para ver uma análise da implementação do desvio.

    {H\1.4x;[}

    Define a altura do texto em 1.4 vezes a altura do texto de cota e desenha o colchete esquerdo que marca o início das unidades alternativas.

    $aD

    Valor da cota em unidades alternativas; neste caso, 238.43 mm.

    { ... }

    Desvios +0.0000 mm e - 0.0457 mm. Consulte o exemplo anterior para ver uma análise da implementação do desvio.

    {\H1.4x]}

    Define a altura do texto em 1.4 vezes a altura do texto de cota e desenha o colchete direito que marca o final das unidades alternativas.
