O Assistente de migração da lista de materiais gera listas de materiais para desenhos com nenhuma das listas de materiais.
O Assistente de migração da lista de materiais analisa os desenhos de uma pasta especificada e executa neles as operações a seguir.
- Migra desenhos que não são do AutoCAD Mechanical para o formato de AutoCAD Mechanical, se houver. Adquire as normas de desenho para o desenho a partir do Desenho de referência.
- Gera referências de peças a partir de listas de peças manuais.
- Insere as referências de peças na ponta de seta da linha de chamada do balão (de referência) correspondente. Se o desenho não contiver balões de referências ou se você optou por ignorar a migração dos balões de referências, o assistente irá inserir as referências das peças ao longo da borda do desenho.
- Gera uma lista de materiais a partir das referências de peças.
- Substitui listas de peças manuais com listas de peças do AutoCAD Mechanical. Nota:
Se a lista de peças tem o formato de folha de cálculo do Microsoft Excel, as ferramentas geram a lista de materiais, mas não é inserida uma lista de peças no desenho.
- Substitui balões de referências com balões de referências do AutoCAD Mechanical.
- Substitui bordas do desenho e bloco da legenda que não são do AutoCAD Mechanical e as bordas do desenho e bloco da legenda de AMTITLE.

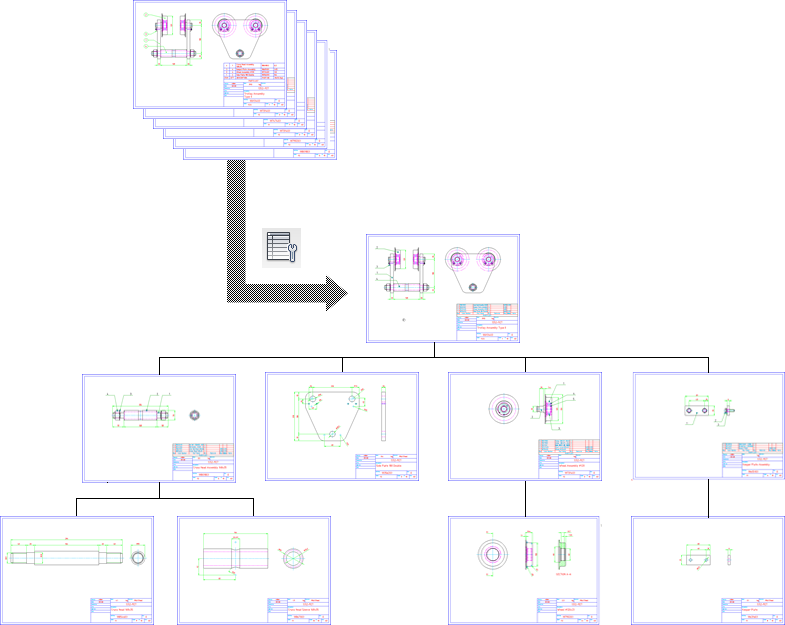

- Descobre a relação hierárquica entre os desenhos da pasta e vincula-os entre si usando Anexar lista de materiais.
-
O assistente Migração da lista de materiais utiliza o Modelo de extração e o Desenho de referência que você criou anteriormente. Se o assistente localiza um problema que lhe impede de executar uma migração correta, ele exibe o problema antes de executar a migração. Por tanto, será possível retroceder e corrigir o problema, ou bem ignorar o problema e continuar, se assim o deseja.
