caixa de diálogo Situação de ocultamento – Configurações de ocultamento

Vista em árvore Descreve graficamente a situação de ocultamento. O nome da situação de ocultamento é o nó raiz. Os níveis são exibidos como nós secundários da raiz, listados a partir de z. Os nomes de blocos, vistas de componente e pastas da situação de ocultamento aparecem na árvore abaixo dos níveis respectivos. As geometrias elementares, como linhas e arcos selecionados para um nível, são exibidas como objetos livres com nome de entidade única.
Barra de ferramentas vertical Contém botões que operam no elemento selecionado da vista em árvore. A disponibilidade de cada botão depende de sua relevância para a seleção.
	Botões
		Cria um nível e adiciona-o abaixo da seleção atual da árvore.
		Oculta temporariamente a caixa de diálogo para que possam ser selecionados objetos para o nível selecionado atualmente. Para selecionar uma instância de bloco: Clique em uma geometria que pertença à instância de bloco. A dica de ferramentas exibe o nome do bloco. Para selecionar uma pasta ou vista de componente: Siga clicando em um objeto que pertença à vista de componente ou pasta, até que veja o nome da vista de componente ou pasta na dica de ferramentas. Para selecionar um objeto independente : Clique no objeto independente até que apareça seu nome na dica de ferramentas. Para remover um objeto do conjunto de seleção: Com a tecla Shift pressionada, clique no objeto até que seu nome apareça na janela de dica de ferramentas.
		Remove o elemento selecionado na árvore da situação de ocultamento.
		Move o elemento selecionado à parte superior.
		Move o nível selecionado um nível para cima.
		Move o nível selecionado um nível para baixo.
		Move o elemento selecionado à parte inferior.
		Oculta temporariamente a caixa de diálogo para exibir o desenho. Pressione Esc ou Enter para voltar à caixa de diálogo.

Nome Fornece um espaço para nomear a situação de ocultamento. Não é necessário que os nomes das situação de ocultamento sejam exclusivos. Atribuir um nome com significado às situação de ocultamento ajuda a identificá-las rapidamente no navegador do Mechanical.
Armazenar situação de ocultamento em Exibe os nós do Navegador do Mechanical nos quais pode ser salva a situação de ocultamento. Nota: As situações de ocultamento não podem ser salvas em componentes de referência externa.
Mostrar linhas ocultas Define o estilo de ocultamento das linhas ocultas como linhas de traços (opção ativada por padrão). Desative esta caixa de seleção para que as linhas ocultas sejam invisíveis.

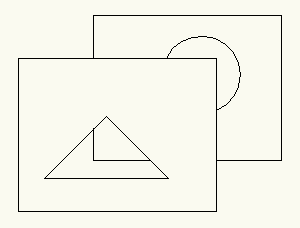

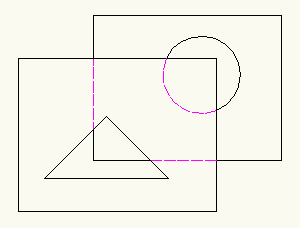

	Efeitos da caixa de seleção Mostrar linhas ocultas Neste exemplo, a caixa de seleção Mostrar linhas ocultas está ativada. Neste exemplo, a caixa de seleção Mostrar linhas ocultas está desativada.
Usar somente as camadas especificadas para as situações de ocultamento Exclui objetos inadequados (hachurados e linhas de centro, por exemplo) da situação de ocultamento.
Parâmetros Abre a caixa de diálogo Opções de ocultamento e permite aos usuários definir valores padrão para AMSHIDE.

Nota:

1. Os valores padrão desta caixa de diálogo são definidos na caixa de diálogo Opções de ocultamento (que é acessada usando o comando OPÇÕES/AMOPTIONS, guia AM:Estrutura Opções de ocultamento).
2. É possível ajustar o tamanho da caixa de diálogo arrastando um lado ou um canto.
