O AutoCAD Mechanical fornece uma forma para diferenciar entre a seleção da geometria do espaço do modelo (que pertença à vista de componente ou pasta) e uma vista de componente ou pasta.
Ao clicar em uma geometria para selecioná-la, observe a dica de ferramentas. A dica de ferramentas indica o que é esta sendo selecionado. Se a geometria foi selecionada, o nome desta será indicado. Se a vista ou pasta de componente foi selecionada, o nome da vista do componente é mostrado. Continue clicando na geometria até que a dica de ferramenta exiba o nome da entidade que deseja selecionar.
A barra de status contém três botões que controlam como são selecionados objetos de estrutura no espaço do modelo.
- Botão de ordem de seleção de estrutura na barra de status (
= modo de seleção de cima para baixo.
= modo de seleção de baixo para cima). Quando a ordem de seleção é definida como crescente, o primeiro clique seleciona a geometria, o seguinte a peça, o seguinte a submontagem, o seguinte a montagem de nível superior seguinte, e assim por diante até selecionar a montagem de nível mais elevado. Ao clicar, uma dica de ferramentas (não mostrada na imagem) exibe o nome do objeto selecionado.
Nota: Quando toda a montagem está selecionada, não aparece nenhum ponto do manipulador. Isto porque o número de entidades selecionadas supera a configuração Limite de seleção de objetos para visualização de manipuladores da guia Seleção da caixa de diálogo Opções (comando OPÇÕES).Quando a ordem de seleção é definida como decrescente, o primeiro clique seleciona a montagem de nível mais elevado, o seguinte seleciona o seguinte nível de uma submontagem, e assim por diante até selecionar a geometria. Ao clicar, uma dica de ferramentas (não mostrada na imagem) exibe o nome do objeto selecionado.
- Botão de bloqueio de referência na barra de status (
= bloqueio de referência ativado.
= bloqueio de referência desativado). Se não há pastas ou vistas de componente ativadas, o bloqueio de referência impede que você use manipuladores para editar a geometria de pastas ou vistas de componente relativas a pastas ou componentes de referência externa (refex). Isso impede a alteração inadvertida da geometria de refex, que pode ter referência em outros desenhos.
- Botão de bloqueio de seleção na barra de status (
= bloqueio de seleção ativado.
= bloqueio de seleção desativado). Quando uma vista de componente ou pasta está ativada, o bloqueio de seleção impede selecionar geometria que não pertença à vista de componente ou pasta.
Seleção por janela e ordem de seleção de estruturas

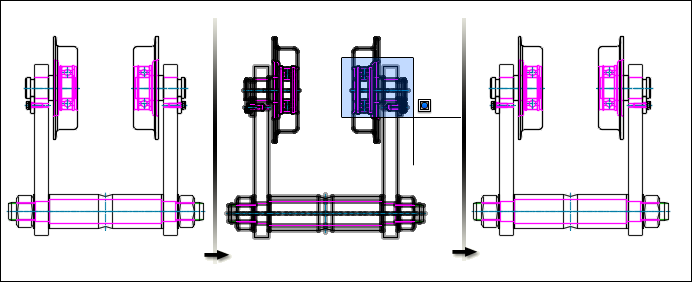

A seleção por janela faz referência à seleção de objetos executada recortando com um área retangular que é criada arrastando o cursor da esquerda a direita. Quando o modo de seleção de estruturas está definido como decrescente, a seleção por janela não seleciona nenhum objeto.

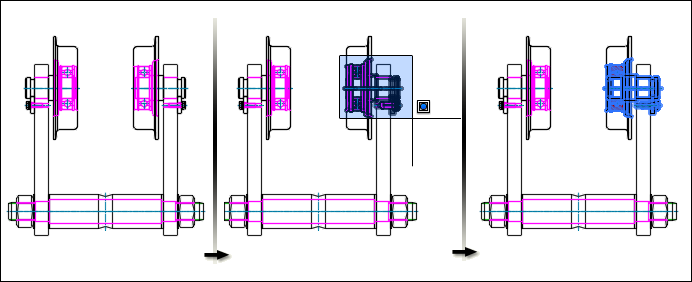

Quando o modo de seleção está definido como crescente, a seleção por janela seleciona os componentes (não a geometria) incluídos nela.
Seleção por captura e ordem de seleção de estruturas

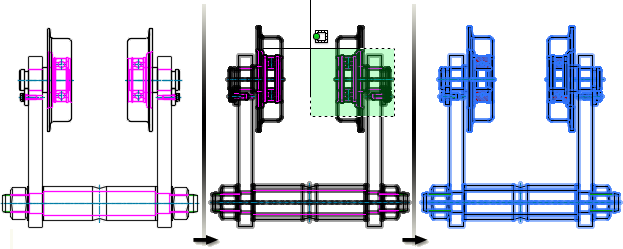

A seleção por captura faz referência à seleção de objetos executada recortando com um área retangular que é criada arrastando o cursor da direita a esquerda. Quando o modo de seleção de estruturas está definido como decrescente, a designação por captura seleciona a montagem de nível superior do objeto que captura.

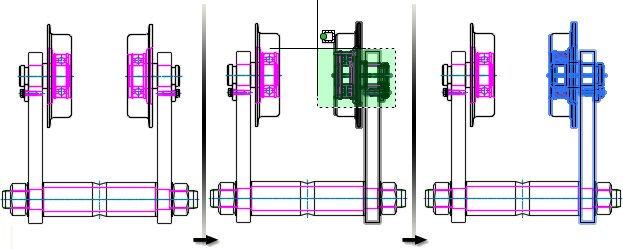

Quando o modo de seleção está definido como crescente, a designação por captura seleciona apenas os componentes (não a geometria) incluídos ou capturados nela.
