Comando AMSYMLEADER

Adiciona ou remove chamadas de detalhe e segmentos de condutor de um símbolo.

Pesquisa Pesquisa

Resumo

Este comando não funciona em símbolos como GOST de junta fixa, onde o padrão do desenho proíbe a incorporação e a eliminação de chamadas de detalhe e segmentos de condutor.

Lista de prompts

Os seguintes prompts são exibidos:

Adicionar

Adiciona um condutor a um símbolo existente.

Selecionar símbolo ao qual adicionar chamada de detalhe

Especifica o símbolo ao qual adicionar a chamada de detalhe.

Selecionar objeto para anexar

Especifica o objeto ao qual anexar a chamada de detalhe. Para posicionar a chamada de detalhe sem anexá-la a nada, clique na posição em que deseja posicionar a ponta de seta da chamada de detalhe. Se você selecionar arcos, círculos, splines ou elipses, não é necessário especificar o ponto inicial da chamada de detalhe. O programa obtém o ponto inicial da chamada de detalhe ao tornar o primeiro segmento da chamada de detalhe perpendicular ao objeto anexado. Se você selecionar uma linha ou não selecionar um objeto, o programa solicitará que você especifique o ponto inicial da chamada de detalhe.

Nota: Os prompts exibidos desse ponto em diante dependem do tipo de objeto selecionado.

Ponto inicial

Especifica a posição do ponto inicial da chamada de detalhe.

Próximo ponto

Especifica a localização do próximo vértice do condutor.

Superfície

Adiciona uma chamada de detalhe indicativa de superfície (uma ponta de seta, uma chamada de detalhe e uma linha de referência adicionais) ao símbolo, para permitir que você aponte para uma superfície em vez de para uma aresta. Essa opção não será exibida se:

• O símbolo selecionado não é um símbolo de tolerância geométrica, símbolo de identificação de referência ou um símbolo de acabamento superficial.
• A revisão da standard que controla o símbolo selecionado não permitir a linhas de chamada de indicação de superfícies.

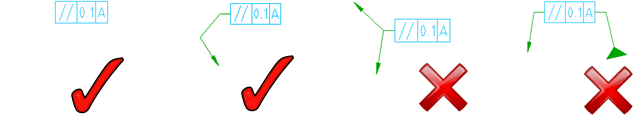

• A norma não permitir chamadas de detalhe indicativas de superfície, por causa da configuração do símbolo. Por exemplo:
  • Símbolos de acabamento superficial com uma chamada de detalhe primária.
  • Os símbolos de identificação de referência e tolerância geométrica que já estão anexados a um objeto.
  • Símbolos de tolerância geométrica com múltiplas linhas de chamada.
  • Símbolos de tolerância geométrica com uma linha de chamada primária e uma linha de chamada secundária.


Nota: Para normas que aceitam chamadas de detalhe ortogonais, esse comando força o primeiro segmento da chamada de detalhe a ser perpendicular ao objeto anexado. Também força os segmentos da chamada de detalhe seguintes a serem horizontais ou verticais. Para substituir essa restrição, clique na tecla Alternar modo ortogonal da chamada de detalhe do símbolo (SHIFT + F, por padrão) à medida que você mover o cursor.

Aresta

Permite voltar para o prompt anterior (modo de seleção de aresta), quando você selecionar a opção "Superfície" por engano.

Rota automática

Encaminha automaticamente o condutor do último ponto especificado até o ponto de conexão mais lógico do símbolo.

Remover

Exclui chamadas de detalhe ou segmentos do condutor.

Selecionar o nó ou segmento da chamada de detalhe

Especifica o nó ou um segmento da chamada de detalhe a ser removido. Se seleciona um segmento de condutor interno, também serão excluídas todos os segmentos de condutor o próximos. Ao selecionar um nó, no mínimo, dois segmentos da chamada de detalhe adjacente serão excluídos.
