Regras para balões de referências

Para o Assistente de migração da Lista de materiais conseguir reconhecer os balões de referências, as seguintes regras devem ser cumpridas:

Regras para a seleção de balões de referências.

O balão de referência selecionado deve estar dentro da borda do desenho selecionada na etapa 1 do assistente.
O conjunto de seleção deve conter ao menos o texto de balão de referência, o círculo de balão de referência ou a linha de referência e a chamada de detalhe, e devem pertencer ao mesmo balão de referência. A Ponta de seta é opcional.
O conjunto de seleção somente deve conter 1 objeto de texto, que deve ser o texto de balão de referência.

O tipo de balão de referência deve ser igual em todos os desenhos que correspondam a um desenho de referência única.
Os balões de referências não devem sobrepor a área da lista de peças nem a área do bloco de margens e carimbo.
O comprimento de chamada de detalhe devem ser muito maior que a altura de texto de balão de referência.
Não é possível ter mais de 3 segmentos de chamada de detalhe para um único balão de referência.
Um balão de referência deve ter uma entrada da lista de peças correspondente ou se não esse balão de referência não será migrado.

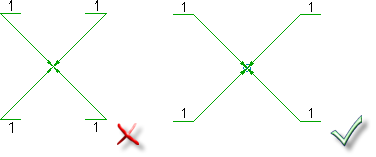

O ângulo entre a linha de referência e a chamada de detalhe deve estar entre 90 e 180 graus.
O comprimento da chamada de detalhe deve ser significativamente maior que a do tamanho do balão de referência.

Todas as linhas de referência devem ser horizontais.
A distância entre as linhas de referência na coleção deve ser a mesma.
Todas as linhas de referência devem estar alinhadas à esquerda ou à direita.
Todas as linhas de referência devem estar ligadas por uma linha vertical em um lado.
O espaçamento (folga) entre as linhas de referência deve ser maior que a altura de texto, mas menor que 2 vezes de altura de texto.
A chamada de detalhe deve estar ligada à primeira ou à última linha de referência da coleção.

Todas as linhas de referência devem ser horizontais.
Todas as linhas de referência devem estar alinhadas entre si.
O texto de balão de referência deve estar localizado em cima de cada linha de referência.
O texto de balão de referência não pode ser repetido dentro de uma mesma coleção de balões de referências.
A chamada de detalhe deve estar ligada à primeira ou à última linha de referência da coleção.

O círculo de balão de referência deve ter o mesmo tamanho em todos os balões de referências da borda do desenho.
Nenhuma geometria pode efetuar a interseção do círculo de balão de referência.

A distância entre os centros de referências as numéricas adjacentes deve ser a mesma.
Os centros de todos os balões de referências da coleção devem estar alinhados entre si.
A chamada de detalhe deve ser ligada com a primeira ou o último balão de referência da coleção.
