O AutoCAD Mechanical permite especificar uma fórmula para o texto da nota de uma linha de chamada. É possível salvar essas fórmulas como modelos e armazená-las na biblioteca de símbolos.
Além disso, a fórmula pode conter as referências para o objeto ao qual a nota está anexada. Portanto, quando as propriedades do objeto anexado forem alteradas, o texto da nota refletirá automaticamente as alterações. No momento em que o modelo especificado for salvo, você especificará a quais objetos anexados esta fórmula se aplica, selecionando a categoria do modelo.

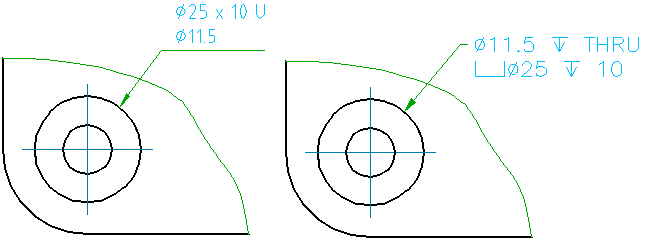

Por exemplo, suponhamos que você tenha criado uma fórmula para exibir o diâmetro de um furo. Salve-o na biblioteca de símbolos como um modelo que se aplica a um furo liso. Em seguida, quando você anexa uma nota da linha de chamada ao furo liso, o modelo é aplicado automaticamente. É exibida uma nota que detecta o diâmetro de maneira inteligente e exibe automaticamente o valor como o texto da nota.
O AutoCAD Mechanical é fornecido com diversos modelos para muitas categorias de objetos na biblioteca de símbolos da nota da linha de chamada. As notas da linha de chamada reconhecem os objetos anexados e exibem informações contextuais utilizando o modelo padrão dessa categoria.
Uma categoria pode conter múltiplos modelos, mas somente um pode ser configurado como o valor padrão. O modelo padrão é aplicado no momento em que a nota da linha de chamada é criada. Uma vez que uma nota for criada, é possível aplicar outro modelo.
É possível adicionar novos modelos à biblioteca de símbolos ou modificar modelos existentes. Se você modificar o modelo de nota, todas as notas da linha de chamada serão automaticamente derivadas daquela alteração no modelo.
Você pode importar uma biblioteca de símbolos da linha de chamada de outro desenho. No entanto, a standard de desenho e a revisão das notas da linha de chamada devem ser iguais em ambos os desenhos.
- O desenho do qual você está fazendo a importação foi salvo em uma versão anterior do AutoCAD Mechanical.
- O desenho atual não contém a revisão que você está tentando importar.
Durante o processo de importação, é possível substituir a biblioteca inteira, agregar símbolos ou substituir símbolos. Se você selecionar a opção de substituição, o AutoCAD Mechanical exclui a biblioteca atual e a substitui pela biblioteca importada. Se você optar por anexar, os modelos importados com nomes iguais aos dos modelos existentes serão renomeados adicionando-se um número ao seu nome. Se você optar por substituir, os modelos importados substituirão os modelos existentes que tenham o mesmo nome.
