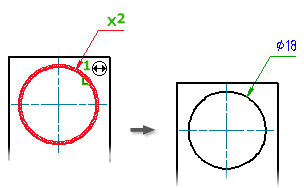

Cria cotas de diâmetro para arcos e círculos.
Pesquisa
Resumo
Este comando é um atalho da opção Radial
Diâmetro do comando AMPOWERDIM. Adiciona automaticamente um símbolo de diâmetro ao texto da cota que cria.
Lista de prompts
Os seguintes prompts são exibidos.
Selecione arco ou círculo
Especifica o arco ou o círculo para criar cotas.
- Localização da linha de cota
- Especifica onde colocar a linha de cota. Se você posiciona a cota fora de um arco de forma que ela aponte para fora do arco, o AutoCAD Mechanical desenha automaticamente uma linha de extensão do arco.
Lineares
Cria uma cota linear com uma linha de cota horizontal, vertical ou rotacionada.
- Horizontal
- Estabelece o tipo de cota em cotas lineares horizontais.
- Vertical
- Estabelece o tipo de cota em cotas lineares verticais.
- Rotacionada
- Estabelece o tipo de cota em cotas lineares rotacionadas.
- Ângulo de linha de cota - Especifica a distância pela qual rotacionar a linha de cota.
- Arraste
- Dependendo da direção em que a cota seja movida, ela altera para uma cota horizontal, vertical ou alinhada.
- Opções de posicionamento
- Fornece opções para sobrepor os parâmetros de SNAP padrão.
- Selecionar objeto - Especifica o objeto a ser utilizado como a base para o cálculo da referência de distância.
- Opções - Exibe uma caixa de diálogo que permite sobrepor a referência de distância ou ativar ou desativar Snap temporariamente.
Opções
Exibe a caixa de diálogo Opções de cota do diâmetro e permite configurar o aspecto da cota.
