Para Esticar objetos editando Cotas lineares

1. Clique na guia Anotarpainel suspenso Cota Esticamento linear/simétrico. Pesquisa
2. Pressione Enter.

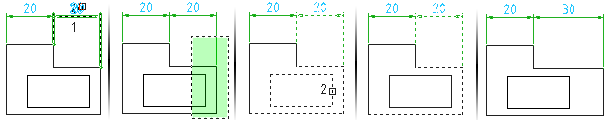

3. Clique no texto de cota do objeto (1).
4. Insira o valor de esticamento para o objeto.
5. Selecione o objeto a ser estirado e a cota associada utilizando a seleção de janela por interseção.
6. Se o conjunto de seleção contém objetos que não deseja que o programa estire, pressione a tecla Shift e clique nos objetos (2) a serem removidos do mesmo.

   Para selecionar mais objetos a serem estirados, faça-o utilizando seleção de janela por interseção.

   Nota: O programa move os seguintes objetos em vez de estirá-los:

   • Objetos incluídos completamente dentro da janela por interseção.
   • Objetos selecionados individualmente
   • Objetos selecionados com a seleção de janela
7. Pressione Enter até o comando finalizar.

Nota:

• Um ponto de definição deve ser adicionado ao conjunto de seleção ao editar essa cota.
• Para estirar ou encurtar objetos que não estão dimensionados:
  1. Selecione os pontos inicial e final no contorno do objeto com o cursor do mouse para especificar o comprimento.
  2. Insira um novo valor
