Blocos de legendas contêm dados de legendas e de títulos.
Legendas de bloco de legenda
Desde que o AutoCAD Mechanical seja fornecido em múltiplos idiomas, as atributos de blocos da legenda fornecidas com o AutoCAD Mechanical são implementadas como sequências de texto traduzível. Por tanto, eles são traduzidos automaticamente para o idioma da plataforma na que você esta trabalhando.
Quando blocos da legenda são personalizados, não é necessário preocupar-se com as sequências de texto traduzíveis. Você pode inserir diretamente as legendas de bloco de legenda que deseja.

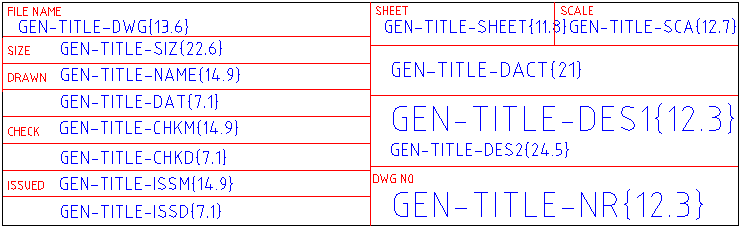

Dados do bloco de legenda
As entradas de bloco de legenda são implementadas como atributos. Normalmente apresentam a forma GENE-TITLE-SOMENAME {12.3}, onde
- GENE-TITLE-SOMENAME é o nome do atributo.
- {12.3} é a relação da largura definida para o texto com relação a sua altura. Por exemplo, se a altura do texto é de 5 unidades e a largura do espaço disponível é de 100 unidades, o valor indicado entre chaves é 20.
Os atributos do bloco de legenda são:
|
Atributo |
Definição |
|
GENE-TITLE-APPM |
Aprovado por |
|
GENE-TITLE-CHECKD |
Data de verificação |
|
GENE-TITLE-CHKM |
Nome do responsável |
|
GENE-TITLE-CTRN |
Número de contrato |
|
GENE-TITLE-DACT |
Atividade de projeto |
|
GENE-TITLE-DAT |
Data do desenho |
|
GENE-TITLE-DÊS1 |
Título do desenho |
|
GENE-TITLE-DÊS2 |
Subtítulo do desenho |
|
GENE-TITLE-DWG |
Nome de arquivo |
|
GENE-TITLE-FSCM |
Número FSCM |
|
GENE-TITLE-ISSD |
Data de execução |
|
GENE-TITLE-ISSM |
Executado por |
|
GENE-TITLE-MAT1 |
Linha de material 2 |
|
GENE-TITLE-MAT2 |
Linha de material 2 |
|
GENE-TITLE-NAME |
Desenhado por |
|
GENE-TITLE-NORM1 |
Linha de tipo de material 2 |
|
GENE-TITLE-NORM2 |
Linha de tipo de material 1 |
|
GENE-TITLE-NR |
Número de desenho |
|
GENE-TITLE-PLOT |
Data de traçado |
|
GENE-TITLE-POSI |
Número do item |
|
GENE-TITLE-QTY |
Quantidade |
|
GENE-TITLE-REV |
Revisão |
|
GENE-TITLE-ACS |
Fator de escala |
|
GENE-TITLE-SHEET |
Número da chapa |
|
GENE-TITLE-SIZ |
Tamanho |
|
GENE-TITLE-WT |
Peso |

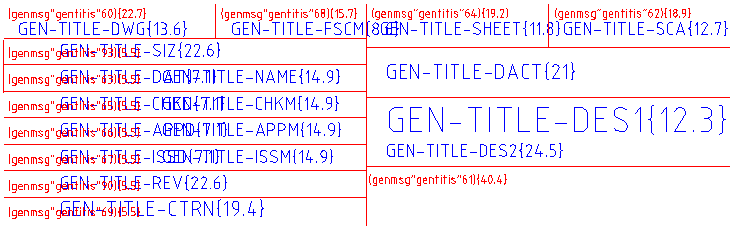

Informações adicionais sobre o texto traduzível
O texto traduzível tem o formatoIgenmsg "gentitis" 68{22.7}, onde
- IgenMsg é uma chamada ao conversor de idiomas, instruindo o mesmo a recuperar texto de um arquivo de dicionários multilíngues (.mld).
- gentitis é o nome do arquivo de dicionários multilíngues (os arquivos de dicionários multilíngues estão localizados na pasta acadm/translator).
- 68 é o número de identificação do texto que você deseja recuperar.
- {22.7} é a relação da largura definida para o texto com relação à sua altura. Por exemplo, se a altura do texto é de 5 unidades e a largura do espaço disponível é de 100 unidades, o valor indicado entre chaves é 20.
