O AutoCAD Mechanical oferece a capacidade de importar uma folha de cálculo para uma Tabela de família.

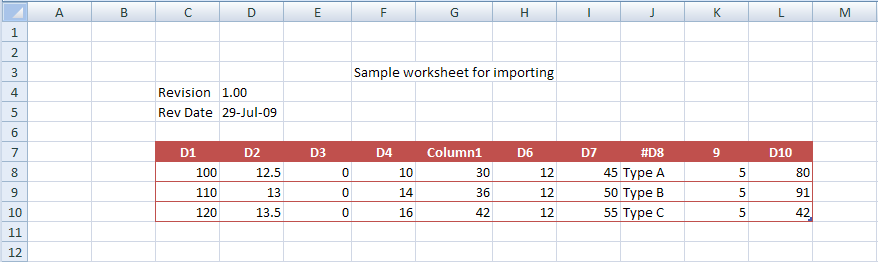

O processo de importação segue as seguintes regras. Na figura seguinte é exibida uma folha de cálculo que contém colunas válidas, bem como colunas não válidas, para ilustrar as regras.
- A primeira linha das linhas de dados deve ser uma linha de cabeçalho, que contém os nomes das colunas da Tabela de família. Na ilustração anterior, a linha de cabeçalho vai da célula C7 até a célula L7. A faixa C8 à L10 corresponde as linhas de valores.
- Quando o AutoCAD Mechanical detecta colunas do Excel com os mesmos nomes das colunas da Tabela de família:
- Os dados da coluna do Excel atualizam a coluna correspondente da Tabela de família.
- Se há um tipo de dados que não coincide entre os dados do Excel e os da Tabela de família, o AutoCAD Mechanical lhe alerta sobre isto. Se você deseja continuar a importação mesmo assim, o AutoCAD Mechanical utiliza o valor padrão para a célula não coincidente em lugar dos dados do Excel.
- Quando o AutoCAD Mechanical pesquisa uma coluna do Excel que não tem nenhuma coluna coincidente na Tabela de família;
- O AutoCAD Mechanical adiciona uma coluna nova com o mesmo nome que a coluna do Excel à Tabela de família.
- As propriedades Descrição e Valor padrão da coluna Tabela de família estão em branco. As propriedades Unidades e Mapeamento de propriedades do componente são definidas como Nenhum. O tipo de valor é definido como Normal.
- Se a Tabela de família contém colunas que não existem no conjunto de dados do Excel, as linhas importadas exibem valores padrão para essas colunas.
- Se os dados do Excel contêm um nome de coluna inválido (por exemplo, células C7 e J7 na ilustração), o AutoCAD Mechanical não importa essa coluna.
Nota: A não ser que o Microsoft Excel esteja instalado no equipamento, não é possível importar de um arquivo do Excel.
