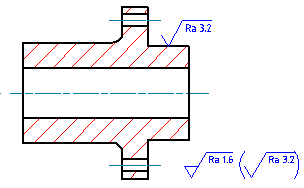

Cria um símbolo de acabamento de superfície e anexa-o com um objeto da área do desenho.
Pesquisa
Resumo
É possível especificar as exigências de acabamento superficial utilizando uma seleção de listas suspensas. Também é possível salvar os símbolos de acabamento superficial completamente configurados na biblioteca de símbolos e reutilizá-lo diretamente da faixa de opções.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar objeto para anexar
- Anexa o símbolo a um objeto. Para posicionar o símbolo sem anexá-lo a nada, clique na posição que deseja posicionar a extremidade do condutor. Se você deseja posicionar o símbolo sem uma chamada de detalhe, clique na posição desejada para inserir o símbolo.
- Ponto inicial
- Especifica a posição da seta do condutor. Se você anexar um símbolo a arcos, círculos, elipses ou splines, o AutoCAD Mechanical automaticamente determinará o ponto inicial e não exibirá esse prompt.
- Próximo ponto
- Especifica a localização do próximo vértice da linha de chamada. Nota:
- Se você anexar um símbolo a arcos, círculos, elipses ou splines, o AutoCAD Mechanical forçará a chamada de detalhe a se tornar perpendicular ao objeto anexado. Para substituir essa restrição, clique na tecla Alternar modo ortogonal da chamada de detalhe do símbolo (SHIFT + F, por padrão) à medida que você mover o cursor.
- Se você anexar o símbolo a uma linha, o AutoCAD Mechanical não aplicará essa restrição. Para tornar o segmento da chamada de detalhe perpendicular à linha anexada, mova o cursor para que a chamada de detalhe esteja quase perpendicular e rastreie ao longo do caminho de alinhamento exibido.
- Símbolo
- Posiciona o símbolo na localização clicada por último.
- Superfície
- Adiciona ponta de seta, linha de chamada e linha de referência adicionais ao símbolo, para permitir que você aponte para uma superfície em vez de para uma aresta. Nota: As normas de desenho que não são compatíveis com as chamadas de detalhe indicativas de superfície não exibem a opção Superfície.
- Ponto inicial - Especifica a posição da ponta de seta da linha de chamada indicativa de superfície.
- Próximo ponto - Especifica a localização do próximo vértice da linha de chamada indicativa de superfície.
- Símbolo - Especifica a localização do símbolo.
- Aresta: remove a ponta de seta, a chamada de detalhe e a linha de referência adicionais para permitir que você aponte para uma aresta em vez de uma superfície.
- Biblioteca
- Especifica que as configurações do símbolo sejam obtidas da biblioteca de símbolos.
- Nome do símbolo - Especifica o nome do símbolo predefinido a ser obtido da biblioteca de símbolos.
- ?: lista os nomes dos símbolos predefinidos que podem ser selecionados.
