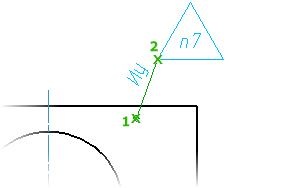

Cria um símbolo de marcado e anexa-o com um objeto da área do desenho.
Pesquisa
Resumo
Este símbolo somente está disponível se o standard atual do desenho é baseado no padrão GOST.
Lista de prompts
Os seguintes prompts são exibidos.
- Selecionar objeto para anexar
- Anexa o símbolo a um objeto. Para posicionar o símbolo sem anexá-lo a nada, clique na posição que deseja posicionar a extremidade do condutor. Se você deseja posicionar o símbolo sem uma chamada de detalhe, clique na posição desejada para inserir o símbolo.
- Ponto inicial
- Especifica a posição da seta do condutor.
- Próximo ponto
- Especifica a localização do próximo vértice da linha de chamada. Nota:
- Se você anexar um símbolo a arcos, círculos, elipses ou splines, o AutoCAD Mechanical forçará a chamada de detalhe a se tornar perpendicular ao objeto anexado. Para substituir essa restrição, clique na tecla Alternar modo ortogonal da chamada de detalhe do símbolo (SHIFT + F, por padrão) à medida que você mover o cursor.
- Se você anexar o símbolo a uma linha, o AutoCAD Mechanical não aplicará essa restrição. Para tornar o segmento da chamada de detalhe perpendicular à linha anexada, mova o cursor para que a chamada de detalhe esteja quase perpendicular e rastreie ao longo do caminho de alinhamento exibido.
- Símbolo
- Posiciona o símbolo na localização clicada por último.
