A maioria dos símbolos permite pré-configurar os símbolos e salvá-los na biblioteca de símbolos correspondente ao símbolo.

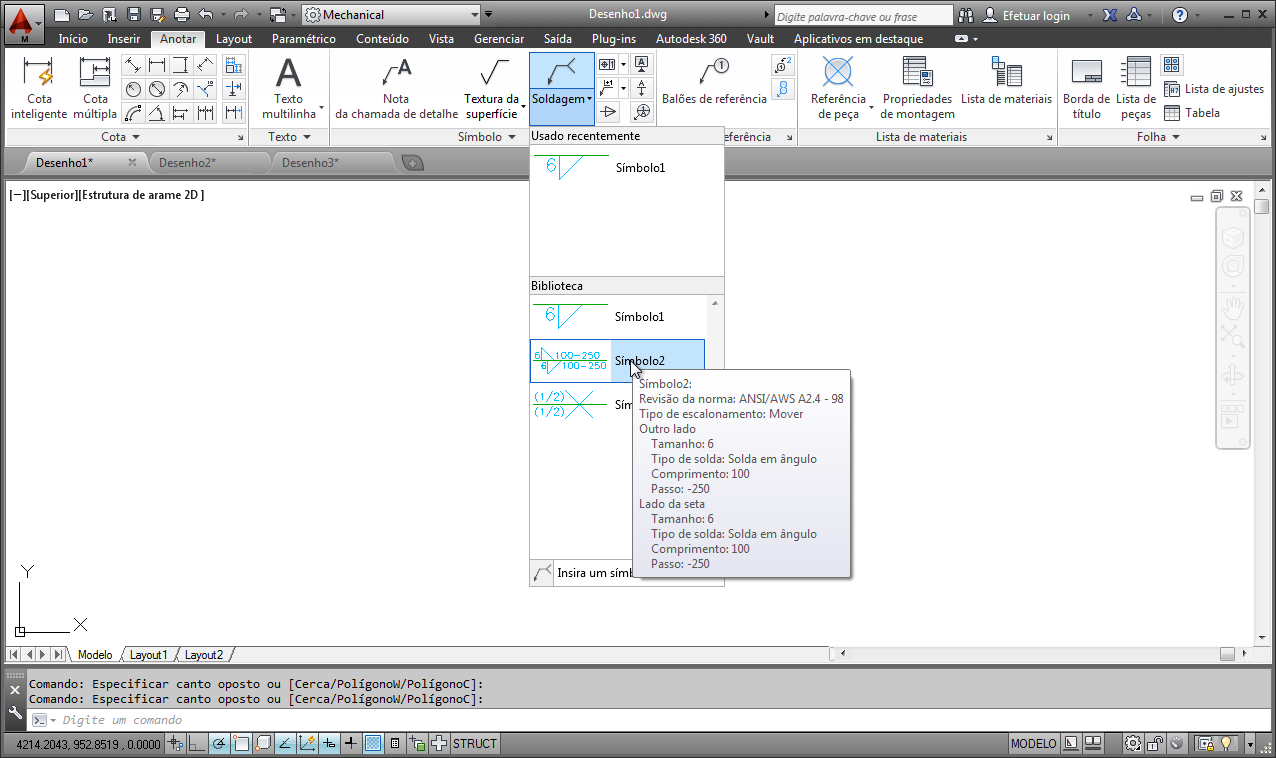

Na maioria dos casos, é possível inserir símbolos da biblioteca de símbolos diretamente a partir da faixa de opções. Como esses símbolos estão totalmente configurados, o AutoCAD Mechanical não exibe uma caixa de diálogo ao incluí-los no desenho. Você pode obter uma economia significativa de tempo com esta operação ao inserir símbolos de uso frequente.
Os símbolos com bibliotecas que são acessíveis a partir da faixa de opções são:
- Símbolos de textura da superfície
- Símbolos de soldagem
- Símbolos de tolerância geométrica
- Símbolos de aresta
Os símbolos com bibliotecas que não podem ser acessadas a partir da faixa de opções são:
- Símbolos GOST de junta fixa
Os símbolos que não têm bibliotecas de símbolos são:
- Símbolos de ângulo e inclinação
- Símbolos de identificação de referência
- Símbolos de identificação de operação
- Símbolos de referência parcial
- Símbolos de marcação e carimbo GOST
Quando você adicionar um símbolo à biblioteca, deverá fornecer ao símbolo um nome único. Se o nome for maior que o espaço disponível, ele aparecerá truncado na biblioteca. No entanto, ao situar o cursor em cima do nome, este será exibido por completo na dica de ferramentas. Ademais, a dica de ferramentas exibe um resumo das configurações desse item.
É possível excluir, renomear ou alterar um símbolo na biblioteca de símbolos. Também é possível definir um símbolo como padrão. Quando você cria um símbolo sem usar a biblioteca de símbolos, as configurações padrão das caixas de diálogo são obtidas do símbolo padrão. Você também pode optar por não ter um padrão. Nesse caso as regras de cada tipo de símbolo individual controlam as configurações padrão do símbolo.
Você pode importar uma biblioteca de símbolos de outro desenho. No entanto, a revisão e a norma de desenho do símbolo que você está importando devem ser iguais em ambos os desenhos.
- O desenho do qual você está fazendo a importação foi salvo em uma versão anterior do AutoCAD Mechanical.
- O desenho atual não contém a revisão que você está tentando importar.
Durante o processo de importação, é possível substituir a biblioteca inteira, agregar símbolos ou substituir símbolos. Se você selecionar a opção de substituição, o AutoCAD Mechanical exclui a biblioteca atual e a substitui pela biblioteca importada. Se você optar por anexar, os modelos importados com nomes iguais aos modelos existentes serão renomeados adicionando-se um número ao seu nome. Se você optar por substituir, os modelos importados substituirão os modelos existentes que tenham o mesmo nome.
