para integrar melhor a modelagem de corredor com nivelamento de terreno, uma prática melhor é criar um vínculo dinâmico entre o corredor a linha do recurso extraída. Então, atualizações ao projeto do corredor irão atualizar a linha do recurso. Isso é similar a extrair uma linha do recurso de corredor e torná-la disponível para nivelamento.
Extraindo uma linha do recurso de corredor dinâmica
A Figura 34 mostra um exemplo de um projeto consistente em um estacionamento adjacente a um tanque. Por causa de sua proximidade com o tanque, a barragem atrás do meio-fio do estacionamento precisará interagir com a barragem do tanque. Este é um bom exemplo de como uma linha do recurso dinâmica pode ser extraída do corredor de modo que as ferramentas de criação de nivelamento possam ser utilizadas.

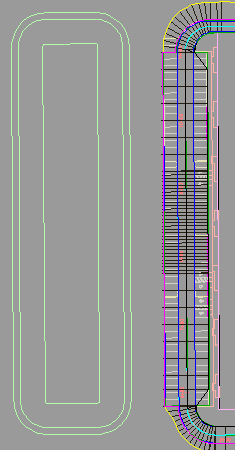

Figura 34: Tanque próximo ao estacionamento
Neste exemplo, o comando Criar linha do recurso a partir do corredor é utilizado para extrair a linha do recurso. Nós podemos fazer um zoom e selecionar a linha do recurso magenta de traseira de meio-fio.
Na caixa de diálogo Criar linha do recurso a partir do corredor, você poderá criar um novo terreno e especificar o nome e o estilo da linha do recurso.
Uma melhor prática é selecionar a opção Vínculo dinâmico na caixa de diálogo Criar linha do recurso a partir do corredor, conforme mostrado na imagem 35, de modo que, neste exemplo, qualquer atualização ao corredor irá atualizar o nivelamento nesta área também. Além disso, há configurações para suavização no intuito de manusear a formação da linha do recurso quando esta percorrer em torno de uma área curvada. Para obter mais informações, consulte Suavização de linha do recurso.

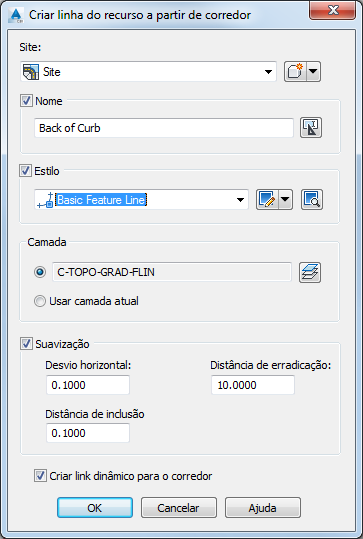

Figura 35: Selecionando a opção de vínculo dinâmico
Aplicando nomes e estilos de linha do recurso
É recomendado que você aplique nomes a linhas do recurso significantes para distingui-las. Para este exemplo, a linha do recurso de meio-fio extraída deverá ser nomeada, conforme ela for chave para a solução de nivelamento, e deve ser localizada facilmente. Utilize um nome descritivo, como Traseira de meio-fio, para a linha do recurso.
Após linhas do recurso serem criadas, você poderá editar os nomes de linhas do recurso individuais utilizando o comando Propriedades ou utilizando o controle de malha no Prospector. Você também poderá aplicar um modelo de nome a um conjunto de seleções de linhas do recurso.
Você também poderá aplicar estilos a linhas do recurso. Conforme mencionado anteriormente, estilos podem ser utilizados para priorizar linhas do recurso para instâncias quando linhas do recurso fizerem uma intersecção e para criar pontos de divisão insuscetíveis de edição. Você pode determinar qual estilo de linha do recurso terá precedência para evitar pontos de divisão.
Observe que é possível visualizar linhas do recurso na guia Prospector. Para ter acesso às propriedades de linha do recurso, na guia Prospector do Toolspace, clique com o botão direito em uma linha do recurso e selecione Propriedades.
Nivelamento a partir da linha do recurso de corredor
Agora que a linha do recurso está no lugar, as ferramentas de nivelamento podem vinculá-la ao terreno existente. Para este exemplo, criamos um novo grupo de nivelamentos chamado Tanque de drenagem e configuramos a superfície alvo como EG. Em seguida, aplicamos os critérios Declividade a superfície e especificamos uma região de nivelamento ao longo de todo o comprimento da área de estacionamento, conforme mostrado na imagem 36, utilizando inclinações de corte e aterro de 3:1.
O nivelamento que é criado é vinculado de volta ao terreno existente em uma inclinação de 3:1. Novamente, a linha do recurso manterá um vínculo dinâmico de volta para o corredor, de modo que qualquer ajuste feito ao corredor afetará a linha do recurso e, em última análise, o nivelamento nesta área.

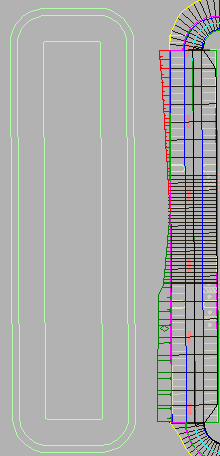

Figura 36: O estacionamento é nivelado ao terreno existente
A habilidade de nivelar a partir de linhas do recurso de corredor é um exemplo de um método fácil de aprender que ajuda a alcançar interação dinâmica de objeto e capacidades de edição.
