Essa submontagem um preenchimento de rocha da estrutura de drenagem com uma tubulação circular dentro.
Anexação
O ponto de anexação para esta submontagem pode estar no centro inferior, o centro superior, ou no canto superior da estrutura de drenagem.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerdo/Direito | Direita |
| Ponto de anexação | Especifica a localização da submontagem no ponto de anexação. | Sequência de caracteres; (A) Superior central; (B) Inferior central, (C) Canto superior | Canto superior |
| Largura inferior | Largura inferior da valeta | Numérico, positivo |
1,0 pés 0,3 m |
| Largura superior | Largura superior da valeta | Numérico, positivo |
1,5 pés 0,5 m |
| Profundidade | Profundidade total da vala | Numérico, positivo |
2,0 pés 0,6 m |
| Profundidade do fosso | Profundidade de fosso da tubulação sobre a vala inferior | Numérico, positivo |
0,6 pés 0,2 m |
| Diâmetro da tubulação | Diâmetro da tubulação de drenagem | Numérico, positivo |
0,6 pés 0,2 pés |
| Espessura de tubulação | Espessura do material de tubulação (opcional) | Numérico, positivo |
0,0 pés 0,0 m |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Profundidade | Profundidade da vala pode ser opcionalmente sobreposta a partir de um perfil de elevação. Se o ponto de anexo é no topo da vala, então este perfil é atribuído para a vala inferior, e vice-versa. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico. | Opcional |
Parâmetros de saída
Comportamento

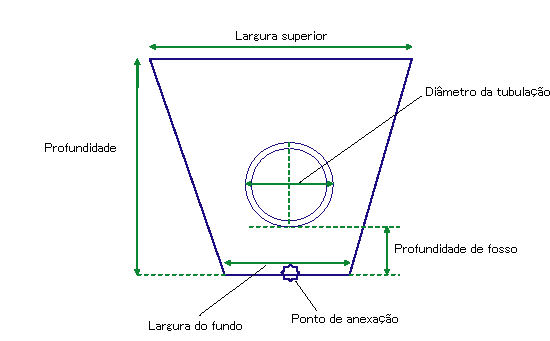

A submontagem cria a forma para uma estrutura de valeta, como mostrado na ilustração acima.
Operação do modo de layout
No modo de layout, esta submontagem é desenhada tal como estiver definida utilizando os parâmetros de entrada, começando pelo ponto de anexação.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Ponto/Vínculo | Códigos | Descrição |
|---|---|---|
| P1 | Drain_Bottom | |
| P2 | Drain_Bottom_Outside | |
| P3 | Drain_Top_Outside | |
| P4 | Drain_Top_Inside | |
| P5 | Drain_Bottom_Inside | |
| P6 | Drain_Center | |
| P7 | Flow_Line | Utilize código do ponto existente, se houver, entre meio-fio e calhas do telhado. |
| L1 | Topo, Drain_Top | |
| L2, L3, L4 | Referência, Drain_Bottom | |
| S1 | Trench_Backfill | |
| S2 | Drain_Area |

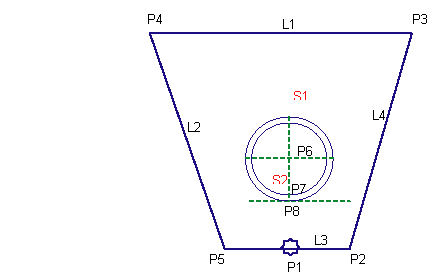

Diagrama de codificação
