UrbanReplaceSidewalk

Esta submontagem é utilizada para substituir uma calçada existente, começando na margem externa da calçada, inserindo as superfícies no meio-fio.

Para utilizar esta submontagem, você deve ter alinhamentos separados que definem as informações da margem externa da calçada. Elevações neste ponto podem vir de uma superfície ou um perfil. Além disso, se o componente que define essa margem também fosse um componente de reabilitação, elas poderiam ser aprovadas como pontos marcados, transferindo, assim, informações de deslocamento e de elevação.

Anexação

O ponto de anexo está próximo à margem externa da calçada. Para obter melhores resultados, insira isto em um deslocamento de controle (com deslocamento fixo) do ponto marcador durante a construção da montagem.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Lado	Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação.	Esquerda/Direita	Direita
Ponto externo marcado da calçada	Para definir a margem externa da calçada e a elevação para iniciar a submontagem (opcional)	Sequência	Nenhum
Largura	Largura da calçada, medindo para dentro a partir da margem alta do ponto da calçada	Numérico	1,5 m 5,0 pés
% de inclinação	Inclinação transversal da calçada em %, medindo para dentro a partir da borda alta da calçada	Numérico	-2%
Profundidade	Profundidade ou espessura da calçada	Numérico, positivo
Marcar ponto interno	Nome do ponto marcado a ser armazenado na nova margem baixa de calçada (opcional)	Sequência	Nenhum

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Margem exterior da calçada	Isso definirá a margem externa da calçada proposta como ponto inicial. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.	Opcional
Perfil de sarjeta esquerda	Isso definirá o valor de elevação da margem externa da calçada proposta. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta elevação: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
EGTopSurf	Se os perfis não forem fornecidos para a margem esquerda/direita das elevações de pavimento, então esta elevação de superfície naquele deslocamento será obtida como valor de elevação. Os seguintes tipos de objetos podem ser usados como alvos para especificar essas superfícies: superfícies.	Necessário

Parâmetros de saída

Parâmetro	Descrição	Tipo	Padrão
% de inclinação	Inclinação transversal da calçada em %, medindo para dentro a partir da borda alta da calçada	Numérico	-2%
Profundidade	Profundidade ou espessura da calçada	Numérico, positivo

Comportamento

Por padrão, a margem externa da calçada está localizada no ponto anexado marcado ou no alinhamento associado. Elevação similar é definida com base no ponto marcador associado, no perfil ou a partir da superfície naquele deslocamento.

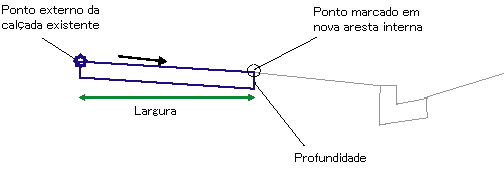

Assim que este ponto inicial é estabelecido, vínculos de estrutura da calçada são inseridos para dentro deste ponto para a largura especificada, inclinação e profundidade. Se um nome for fornecido ao Ponto interno de marcação, um ponto será armazenado na nova margem baixa da calçada.

Operação do modo de layout

No modo do layout, esta submontagem começa no ponto anexado e desenha uma única forma com cotas especificadas, como largura, inclinação e profundidade.

Nota:

Durante a criação de uma montagem, é recomendado que esta submontagem seja adicionada em um deslocamento de controle, se não houver qualquer ponto marcado previamente. Este deslocamento de controle pode estar em um deslocamento decente a partir do marcador da linha base, para que o modo de layout se pareça com uma seção típica. No entanto, é recomendado que o usuário não tenha que mapear este controle de deslocamento para qualquer “alinhamento/perfil” no estado de corredor, pois problemas poderiam surgir, como fazer o projeto não perpendicular à linha base em alguns casos. Não associar este controle de deslocamento não terá efeito sobre o corredor, como o ponto inicial está anexado a um ponto marcado/ de alinhamento até a macro de submontagem para uma localização exata.

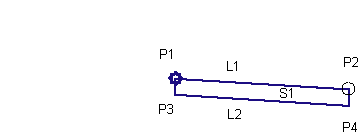

Ponto, vínculo e códigos da forma

Ponto/Vínculo	Código	Descrição
P1	Sidewalk_In	Margem interna da calçada na declividade final
P2	Sidewalk_Out	Margem externa da calçada na declividade final
L1	Calçada superior
L2	Referência
S1	Calçada	Área de concreto da calçada
