OverlayBrokenBackBetweenEdges

Esta submontagem é utilizada para sobrepor um corredor coroado de 4 pistas entre os pontos do flange em cada lado da sarjeta, com as faixas de inclinação e desnível adequadas. Esta submontagem é diferente da OverlayBrokenBackOverGutter, pois sobrepõe-se entre pontos do flange em vez de substituir sarjetas existentes a um perfil na parte frontal do meio-fio.

Para utilizar esta submontagem, você deve ter os alinhamentos separados definindo as bordas esquerda e direita. Elevações nestes pontos podem vir de superfícies ou perfis. Além disso, se o componente que define as bordas (por exemplo, meio-fio e sarjeta) também for um componente de reabilitação, então elas poderiam ser aprovadas como pontos marcados, transferindo, assim, informações de deslocamento e de elevação.

Anexação

O ponto de anexação é (próximo) ao ponto de coroamento da submontagem. Isto é normalmente no ponto da linha base da montagem. Quando está no modo do layout, este ponto coincide com o ponto de coroamento no estado do corredor. O ponto do perfil de declividade acabado (ou ponto marcador da linha base) pode ser diferente do ponto de coroamento, pois seu deslocamento e sua elevação são computados por margem nos dados do pavimento.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro	Descrição	Tipo	Padrão
Deslocamento do flange esquerdo	Distância entre o ponto de vínculo padrão para a margem esquerda do pavimento. Este valor será utilizado somente se nenhum alinhamento ou ponto marcado estiver associado com a margem esquerda.	Numérico	- 18 pés
Deslocamento do flange direito	Distância entre o ponto padrão de anexação e a margem direita do pavimento. Este valor será utilizado somente se nenhum alinhamento ou ponto marcado estiver associado com a margem direita.	Numérico	6 m e 18 pés
Flange esquerdo – Ponto marcado	Fornece a margem esquerda de deslocamento e elevação de pavimento para iniciar a submontagem. (OPCIONAL)	Sequência	Nenhum
Flange direito – Ponto marcado	Fornece a margem direita de deslocamento e elevação de pavimento para iniciar a submontagem. (OPCIONAL)	Sequência	Nenhum
Sobreposição mínima	Profundidade mínima de sobreposição no coroamento e nos pontos de 1/4.	Numérico	0,1 m e 0,33 pés
Percentual mínimo de inclinação interna	Percentual mínimo permitido para as pistas internas, na direção de dentro para fora a partir do ponto de anexação.	Numérico	-1%
Percentual máximo de inclinação interna	Percentual máximo permitido para as pistas internas, na direção de dentro para fora a partir do ponto de anexação.	Numérico	-4%
Percentual mínimo de inclinação externa	% inclinação mínima permitida para as pistas externas, na direção para fora do ponto de anexação.	Numérico	-2%
Percentual máximo de inclinação externa	Percentual máximo permitido para as pistas externas, na direção de dentro para fora a partir do ponto de anexação.	Numérico	-6%
Desnível máximo	Percentual máximo de desnível da linha de centro da inclinação.	Numérico	4%

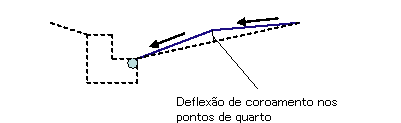

Deflexão mínima de coroamento	Deflexão mínima de coroamento nos pontos de 1/4.	Numérico	0,05 m e 0,16 pés

Observe que os se parâmetros do alvo são fornecidos, os parâmetros anteriores (os deslocamentos e pontos marcados padrão) serão ignorados.

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para mais informações, consulte no Guia de Ajuda do Usuário do AutoCAD Civil 3D.

Parâmetro	Descrição	Status
Ponto do flange esquerdo	Fornece o valor de deslocamento da margem esquerda do pavimento com relação ao ponto de anexação. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Ponto do flange direito	Fornece o valor de deslocamento da margem direita do pavimento relacionado ao ponto de anexação. Os tipos de objeto a seguir podem ser usados como alvos para especificar isso: alinhamentos, polilinhas, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Perfil do flange esquerdo	Fornece o valor de elevação da margem esquerda do pavimento em relação ao ponto de anexação. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
Perfil do flange direito	Fornece o valor de elevação da margem direita do pavimento com relação ao ponto de anexação. Os seguintes tipos de objeto podem ser usados como alvos para especificar isso: perfis, polilinhas 3D, linhas do recurso ou imagens de levantamento topográfico.	Opcional
EGTopSurf	Se os perfis não forem fornecidos para a borda esquerda/direita das elevações de pavimento, então esta elevação de superfície naquele deslocamento será obtida como valor de elevação (para esquerda/direita), respectivamente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.	Necessário

Parâmetros de saída

Parâmetro	Descrição	Tipo
Percentual de inclinação da pista esquerda externa	Percentual de inclinação da pista esquerda externa	Numérico
Percentual de inclinação da pista esquerda interna	Percentual de inclinação da pista esquerda interna	Numérico
Percentual de inclinação da pista direita externa	Percentual de inclinação da pista direita externa	Numérico
Percentual de inclinação da pista direita interna	Percentual de inclinação da pista direita interna	Numérico

Comportamento

Esta submontagem utiliza um processo interativo para desenvolver inclinações adequadas do vínculo interno e do vínculo externo. As inclinações iniciais são definidas como descrito abaixo. Cada vez que a inclinação de um vínculo é ajustada, ocorrem mudanças nos vínculos adjacentes que podem tirá-los dos limites tolerados no projeto. Se uma solução não for obtida em 10 interações, uma mensagem será exibida e o processo será abortado.

Margem esquerda do pavimento

A partir do ponto de anexação, a localização da margem esquerda do ponto do pavimento baseia-se: (a) na localização do alinhamento pelo “Ponto do flange esquerdo", (b) se esta não for fornecida, baseia-se no ponto marcado atribuído (ao ponto do flange esquerdo) ou (c) se ambas as informações anteriores forem fornecidas, baseia-se no valor padrão de deslocamento (do flange esquerdo).

De forma semelhante, o cálculo da elevação deste ponto baseia-se: (a) no parâmetro do alvo do perfil do flange esquerdo, (b) se este não for fornecido, a elevação da superfície será determinada pela atribuição lógica "EGTopSurf” ou (c) se ambas as informações forem fornecidas, o ponto marcado atribuído determinará a elevação. Uma mensagem de erro aparecerá se nenhuma destas duas condições for atendida e ocorrer falha na construção do corredor.

Margem direita do pavimento

A partir do ponto de anexação, a localização o ponto da margem direita do pavimento baseia-se: (a) na localização do alinhamento pelo parâmetro do alvo do “ponto do flange direito", (b) se esta não for fornecida, baseia-se no ponto marcado atribuído (ao flange direito) ou (c) se ambas as informações anteriores não forem fornecidas, baseia-se no valor padrão de deslocamento (do flange direito).

De forma semelhante, o cálculo da elevação deste ponto baseia-se: (a) na atribuição dos parâmetros do alvo do perfil do ponto do flange direito ou (b) se esta não for fornecida, baseia-se na atribuição da elevação da superfície a partir do "EGTopSurf" lógico ou (c) se ambas as informações anteriores não forem fornecidas, o ponto marcado atribuído determina a elevação. Uma mensagem de erro aparecerá se nenhuma destas duas condições for atendida e ocorrer falha na construção do corredor.

Ponto de coroamento

O ponto de coroamento (deslocamento) está situado na metade do caminho entre a margem esquerda e direita dos pavimentos.

A elevação do ponto de coroamento é a soma dos valores do parâmetro da "elevação média das bordas esquerda e direita" e da "altura da coroa".

Parte inferior da sobreposição

A parte inferior da superfície de sobreposição é calculada deslocando a declividade final proposta (ponto esquerdo da aresta para novo ponto de coroamento para o ponto direito da aresta) pelo valor de profundidade de sobreposição.

Deslocamento de pontos de 1/4 e do ponto de coroamento

A distância entre os pontos do flange esquerdo e direito é dividida por quatro para obter os dois pontos de quarto e o ponto de coroamento. Estas elevações de pontos são calculadas ao adicionar a sobreposição da profundidade mínima ao solo existente nestes deslocamentos.

Inclinação interna e externa do pavimento

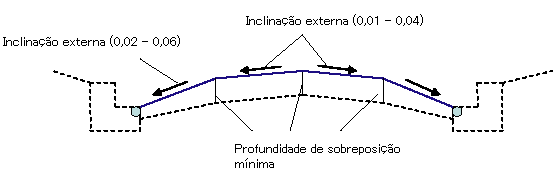

Os vínculos de sobreposição resultantes das etapas anteriores são verificados para que estejam dentro das tolerâncias de inclinação para as pistas externas e internas. Se as inclinações estiverem de acordo com a tolerância, a sobreposição será simples, conforme exibido no diagrama a seguir.

Se os vínculos da sobreposição forem muito íngremes, se o desnível máximo for excedido na linha de centro ou se a deflexão mínima do coroamento não for obtida, alguns dos vínculos ou todos eles serão achatados para obter sua inclinação máxima. As superfícies de fresagem são inseridas para manter as profundidades mínimas de sobreposição nos pontos de um quarto e na linha de centro.

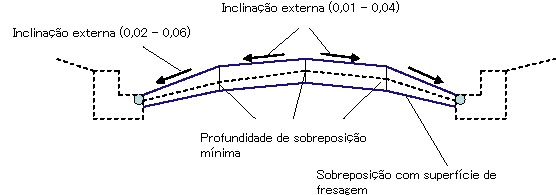

Se os vínculos de sobreposição forem rasos demais, a profundidade da sobreposição será aumentada para obter-se as inclinações mínimas. Se isto resultar em excesso de desnível, ocorrerão outros ajustes e pode ocorrer a fresagem. O diagrama a seguir explica o caso de sobreposição com fresagem:

Casos especiais

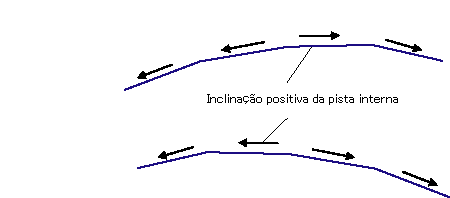

Uma inclinação positiva pode ser permitida em um vínculo interior se o outro vínculo interior tiver uma inclinação negativa, conforme demonstrado abaixo.

Operação do modo de layout

No modo de layout, essa submontagem insere duas pistas em nos lados do ponto de anexação. O primeiro de dois pontos da margem será localizado com base nos deslocamentos esquerdo/direito. Estas elevações de ponto esquerdo e direito são calculadas (no modo de layout) ao subtrair a altura do coroamento da ordenada do ponto de anexação. A seguir, o “Ponto de coroamento" é localizado na metade do caminho entre esses dois pontos. No entanto, como os padrões programáticos são os mesmos para a esquerda e para a direita, por padrão o ponto de coroa coincide com ponto de anexação. As inclinações da pista no modo layout são iguais ao valor de “% de inclinação mínima externa/interna". A espessura do pavimento é igual à profundidade mínima da sobreposição.

Ponto, vínculo e códigos da forma

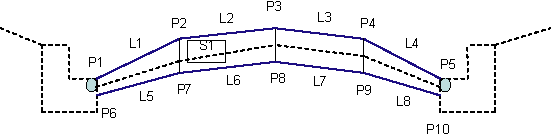

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma	Código	Descrição
P1, P5	ETW	Margens da pista na declividade final
P6, P10	ETW_Overlay	Margens da pista na sobreposição
P3	Coroamento	Coroamento (quebra de declividade) na declividade final
P8	Crown_Overlay	Coroamento (quebra de declividade) na sobreposição
P2. P4	LaneBreak	Ponto de quebra de declividade nos pontos de 1/4
P7, P9	LaneBreak_Overlay	Ponto de quebra de declividade nos pontos de 1/4 na superfície da sobreposição
L1, L2, L3, L4	Topo, Pavimento	Superfície com declividade final
L5, L6, L7, L8	Sobreposição	Superfície de sobreposição
S1	Sobreposição	Área de sobreposição
