OverlayWidenMatchSlope2

Essa submontagem substitui uma estrada não coroada existente e adiciona uma ou mais pistas de rolamento para as bordas esquerda e direita ao corresponder as inclinação da pista existente.

Anexação

O ponto de anexação está nas bordas internas da declividade final em pistas de alargamento.

Parâmetros de entrada

Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.

Parâmetro

Descrição

Tipo

Padrão

Deslocamento do ponto de inserção esquerdo

Deslocamento do ponto de inserção esquerdo. Este é o ponto para onde a pista de alargamento na esquerda é iniciada, e é normalmente na borda esquerda da pista de rolamento existente.

Numérico

0,0

Deslocamento do ponto de inserção direito

Deslocamento da direita do ponto de inserção, normalmente na borda direita da pista de rolamento existente.

Numérico

0,0

Profundidade de sobreposição

Profundidade da sobreposição acima da declividade final existente

Numérico, positivo

0,100 m

0,30 pés

Largura à esquerda

Largura da pista de alargamento esquerda

Numérico, positivo

3,6 m

12,0 pés

Largura à direita

Largura da pista de alargamento direita

Numérico, positivo

3,6 m

12,0 pés

Profundidade Pave1

Profundidade entre a declividade final e Pave1

Numérico, positivo

0,025 m

0,083 pés

Profundidade Pave2

Profundidade entre Pave1 e Pave2

Numérico, positivo

0,025 m

0,083 pés

Profundidade base

Profundidade entre Pave2 e Base

Numérico, positivo

0,100 m

0,333 pés

Profundidade de sub-base

Profundidade entre a sub-base e o topo da camada base

Numérico, positivo

0,300 m

1,0 pés

Parâmetros-alvo

Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.

Parâmetro

Descrição

Status

Superfície existente

Nome da superfície que define a rodovia existente. Os seguintes tipos de objeto podem ser usados como alvos para especificar esta superfície: superfícies.

Necessário

Deslocamento do ponto de inserção esquerdo

Pode ser utilizado para substituir a opção de Inserir o deslocamento de ponto fixo esquerdo e vincular com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.

Opcional

Deslocamento do ponto de inserção direito

Pode ser utilizado para substituir a opção de Inserir o deslocamento de ponto fixo direito e vincular com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.

Opcional

Largura à esquerda

Pode ser utilizado para substituir a opção de Largura fixa esquerda e vincular a margem da pista com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.

Opcional

Largura à direita

Pode ser utilizado para substituir a opção de Largura fixa direita e vincular a margem da pista com um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico.

Opcional

Parâmetros de saída

Parâmetro

Descrição

Tipo

%Inclinação

A inclinação calculada na superfície existente do ponto de amostra ao ponto de inserção

Numérico

Comportamento

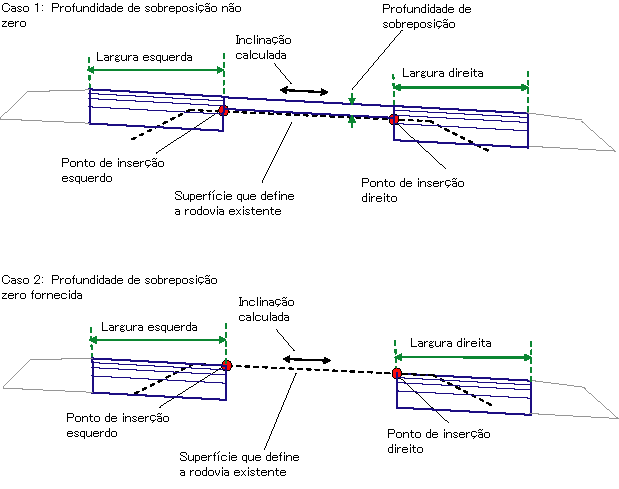

As elevações nos pontos de inserção esquerdo e direito na existente são determinados, e a inclinação é calculada entre os dois pontos. Se uma profundidade de sobreposição não zero for fornecida, uma sobreposição de camada é adicionada acima da pista existente e na inclinação calculada. Uma forma de sobreposição fechada é criada ao substituir um ou mais vínculos acima da declividade existente. As pistas de alargamento são inseridas para fora das bordas de sobreposição as larguras determinadas na inclinação calculada.

Se uma profundidade de sobreposição zero for fornecida, as pistas de alargamento são inseridas para fora dos deslocamentos de inserção na declividade existente.

As camadas de pavimento são fechadas com vínculos verticais em cada extremidade. Um único vínculo vertical também é colocado da margem interna da sub-base à superfície existente.

Operação do modo de layout

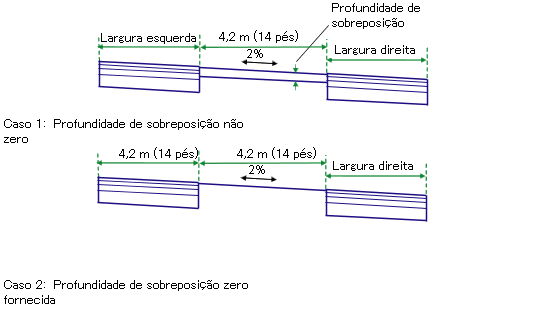

No modo de layout, esta submontagem é anexada a qualquer ponto conveniente. A camada de sobreposição é mostrado em uma profundidade uniforme para uma largura de 4.2 metros ou 14 pés em uma inclinação de -2%. As pistas de alargamento se estendem da borda da sobreposição nas larguras e profundidades determinadas na inclinação de -2%.

No modo de modelagem, a submontagem se ajusta para as posições e inclinações determinadas pelos pontos de inserção na superfície existente.

Ponto, vínculo e códigos da forma

A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.

Ponto, vínculo ou forma

Código

Descrição

P5

ETW

Margem externa da pista de alargamento na declividade final

P7

ETW_Pave1

Margem externa da pista de alargamento no Pave1

P9

ETW_Pave2

Margem externa da pista de alargamento no Pave2

P11

ETW_Base

Margem externa da pista de alargamento na bases

P13

ETW_Sub

Margem externa da pista de alargamento na sub-base

L1, L5

Topo, Pavimento

Superfície com declividade final

L2

Sobreposição

Sobreposto sobre vínculos na superfície existente. Observe que pode haver mais de um único vínculo entre pontos P3 e P4.

L6

Pave1

L7

Pave2

L8

Base

L9

Sub-base, Referência

L10

Referência

S1

Sobreposição

Área entre a sobreposição e a pista existente

S2

Pave1

S3

Pave2

S4

Base

S5

Sub-base

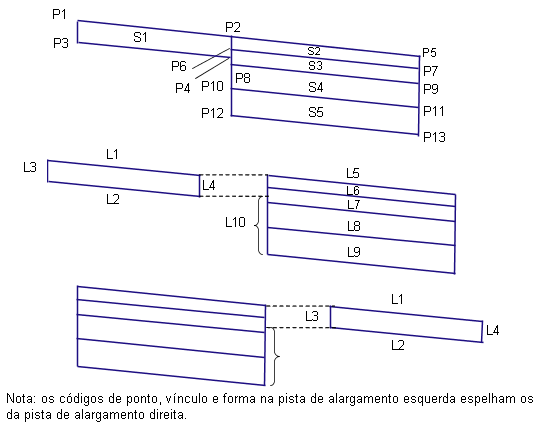

Diagrama de codificação
