Essa submontagem insere um ressalto pavimentado com todas as camadas, incluindo a sub-base estendida a um ponto de talude. Opcionalmente, é possível reduzir a profundidade de várias subcamadas para entrelaçar o material de sub-base em torno de algumas camadas do material selecionado.
Anexação
O ponto de anexação é a margem interna do acostamento pavimentado, que é localizado normalmente no lado externo da margem da pista de rolamento.
Parâmetros de entrada
Nota: todas as cotas estão expressas em metros ou pés, a não ser que indicadas de outra forma. Todas as inclinações estão em forma de trecho sobre elevação (por exemplo, 4 : 1), a não ser que sejam indicadas como um percentual de inclinação, por meio de um sinal “%”.
| Parâmetro | Descrição | Tipo | Padrão |
|---|---|---|---|
| Lado |
Especifica para inserir a submontagem no lado direito ou no lado esquerdo do ponto de anexação. |
Esquerda/Direita | Direita |
| Largura do acostamento | Largura do ponto de anexação até o ponto de articulação do acostamento. | Numérico |
2,4 m 8,0 pés |
| Utilizar a inclinação da superelevação | Especifica para utilizar a inclinação da especificação de superelevação definida na linha base. |
Lista de seleção:
|
Não |
| Direção de inclinação do acostamento |
Especifica se as inclinações de acostamento estão longe do coroamento ou em direção a este |
Lista de seleção:
|
Fora do coroamento |
| Inclinação de acostamento padrão | Inclinação transversal padrão da superfície do acostamento. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base. | Numérico | -4,0% |
| Tipo de talude de sub-base | Selecione se você deseja manter o vínculo de talude para uma inclinação fixa com largura variável ou mantê-lo em uma largura fixa com inclinação variável | Lista de seleção: a) Manter inclinação, ajustar a largura, b) Manter largura, ajustar a inclinação | Manter a inclinação, ajustar a largura |
| Inclinação/Largura do talude | O valor da largura fixa ou da inclinação fixa (x : 1) do vínculo do talude. | Numérico, positivo | 4 ( : 1) |
| Superelevação de sub-base | Especifica para utilizar a inclinação da especificação de superelevação definida na linha base. | Lista de opções: uma). Nenhuma, B.) Inclinação do acostamento externo, C.) Inclinação do acostamento interno | Não |
| Inclinação de sub-base padrão | Inclinação transversal padrão da superfície de sub-base. Esse valor é usado se a inclinação da superelevação não for usada ou não for especificada para a linha base. | Numérico | -4,0% |
| Profundidade Pave1 | Profundidade entre o declividade final e o Pave1 (zero para omitir) | Numérico, não negativo |
0,025 m (0,083 pés) |
| Folga entre o Pave1 e o Pave 2 | Redução de profundidade de Pave1 para entrelaçamento de material de sub-base entre o Pave1 e o Pave2 | Numérico, positivo |
0,000 m 0,000 pés |
| Profundidade Pave2 | Material de pavimento de segundo nível de profundidade (zero para omitir) | Numérico, não negativo |
0,025 m 0,083 pés |
| Recorte de Pave2 | Largura reduzida do material de Pave 2 para ativar entrelaçamento de sub-base. O bordo lateral da camada do material terá a mesma inclinação que a inclinação do talude do acostamento. | Numérico, positivo |
0,4 m 1,32 pés |
| Folga entre Pave2 e base | Redução de profundidade de pave2 para entrelaçamento de material de sub-base entre pave2 e curso base | Numérico, positivo |
0,01 m (,033 pés |
| Profundidade base | Profundidade do curso base (entre Pave2 e base; zero para omitir) | Numérico, não negativo |
0,100 m 0,333 pés |
| Recorte de base | Redução de largura de material de curso da base para ativar o entrelaçamento da sub-base. O bordo lateral da camada do material terá a mesma inclinação que a inclinação do talude do acostamento. | Numérico, positivo |
0,4 m 1,32 pés |
| Profundidade de sub-base | Profundidade da camada de sub-base no ponto de anexação da parte inferior do curso base (zero para omitir) | Numérico, não negativo |
0,300 m 1,0 pés |
| Espessura do solo da superfície | Especifica a profundidade do revestimento do material ao longo do vínculo do talude. Se um valor de zero for inserido, nenhum material de revestimento será adicionado. | Numérico, não negativo | 0,0 |
| Código de forma do solo da superfície | Especifica o código de forma do material do solo da superfície | Sequência | Solo da superfície |
| Código da forma de Pave1 | Especifica o código da forma do material da camada superior (abaixo do solo da superfície, se ativado) | Sequência | Pave1 |
| Código da forma de Pave2 | Especifica o código da forma para o material da segunda camada (acima do curso base) | Sequência | Pave2 |
Parâmetros-alvo
Esta seção lista os parâmetros nesta submontagem que podem ser mapeados para um ou mais objetos de tangente, como uma superfície, um alinhamento ou objeto de perfil em um desenho. Para obter mais informações, consulte no Guia de Ajuda do Usuário no AutoCAD Civil 3D.
| Parâmetro | Descrição | Status |
|---|---|---|
| Largura do acostamento | Pode ser usado para substituir a largura fixa do acostamento e vincular o bordo do acostamento a um alinhamento de deslocamento. Os seguintes tipos de objetos podem ser usados como alvos para especificar este deslocamento: alinhamentos, polilinhas, linhas de recurso ou imagens de levantamento topográfico. | Opcional |
Parâmetros de saída
| Parâmetro | Descrição | Tipo |
|---|---|---|
| Inclinação do talude | Inclinação do vínculo de talude | Numérico |
| Deslocamento de talude | Deslocamento do ponto de talude de subdeclividade | Numérico |
| Elevação do talude | Elevação do ponto de talude de subdeclividade | Numérico |
| Largura do acostamento | Largura do acostamento pavimentado | Numérico |
| Inclinação do acostamento | Inclinação do acostamento pavimentado | Numérico |
Comportamento
A declividade final do acostamento é inserida para a largura do acostamento determinada e para a inclinação de acostamento padrão para fora do ponto de anexação. O vínculo de sub-base é inserido a partir do ponto de anexação, com início na profundidade de sub-base abaixo da declividade final.
O vínculo do talude do acostamento pode ser inserido tanto com uma inclinação fixa (Manter inclinação do talude = verdadeiro), quanto com uma largura fixa (Manter inclinação do talude = Falso). Se uma inclinação fixa for utilizada, o vínculo do talude será estendido a partir da borda externa do acostamento até que ele cruze com o vínculo de sub-base. Caso contrário, a camada da sub-base será estendida para a largura do talude além da margem externa do acostamento, e o vínculo do talude será conectado com o final da sub-base.
Se o material do solo é definido como um valor “positivo”, uma nova camada do material é introduzida à espessura especificada direita abaixo do vínculo do talude. A espessura é medida perpendicularmente ao vínculo do talude do acostamento. Esta camada se estende da camada superior do acostamento para o vínculo do talude de subdeclividade na parte inferior. Devido a essa nova provisão de camada de recursos, a largura da camada superior do acostamento será ajustada, conforme mostrado na ilustração a seguir.
Os vínculos da superfície Pave 1, Pave 2 e Base são inseridos paralelamente à declividade final nas profundidades determinadas até que eles cruzem com o vínculo do talude do acostamento.
Se os valores de recorte acima forem definidos por um valor positivo, então a parte superior do respectivo material será encurtada de acordo com esse valor e o vínculo inferior será gerado com o a inclinação lateral do material igual à inclinação do talude.

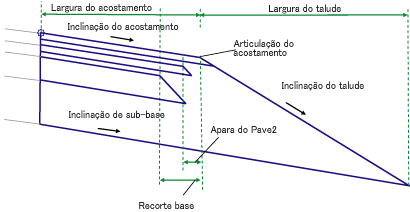

Além disso, se a “folga entre Pave1/Pave2 e/ou Pave2/base” é definida com um valor positivo – as camadas serão separadas por folga, como mostrado na ilustração abaixo.

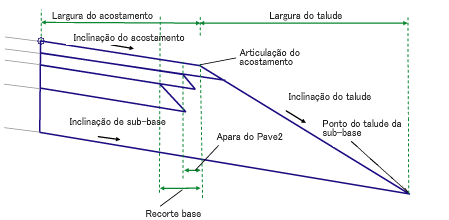

Se as folgas entre Pave1/Pave2 e Pave2/base estiverem definidas como zero, então a submontagem será desenhada como mostrado abaixo.
Se as subcamadas são definidas com valores de corte zero, então esta submontagem será similar a submontagem ShoulderExtendAll com opcional revestimento de solo opcional.
Operação do modo de layout
No modo de layout essa submontagem exibe os vínculos que compõem o acostamento com parâmetros padrão atribuídos a ela.
Ponto, vínculo e códigos da forma
A tabela a seguir lista o ponto, o vínculo, e os códigos da forma para esta submontagem que tenha códigos atribuídos à ela. Ponto, vínculo ou códigos da forma para esta submontagem que não possuam códigos atribuídos não estarão incluídos nesta tabela.
| Tipo | Códigos | Descrição |
|---|---|---|
| P2 | EPS | Margem do acostamento pavimentado, declividade final |
| P3 | Daylight_Sub | Ponto de talude de sub-base |
| P5 | EPS_Pave1 | Margem do acostamento pavimentado em Pave1 |
| P7 | EPS_Pave2 | Margem do acostamento pavimentado em Pave2 |
| P9 | EPS_Base | Margem do acostamento pavimentado na base |
| L1, L2 | Topo | Declividade final do acostamento |
| L4 | Pave1 | |
| L5 | Pave2 | |
| L6 | Base | |
| L3 | Referência, Sub-base | |
| S1 | Código definido pelo usuário | Código definido pelo usuário para a camada superior do acostamento (padrão - Pave1) |
| S2 | Código definido pelo usuário | Código definido pelo usuário para a segunda camada de acostamento (padrão - Pave2) |
| S3 | Base | |
| S4 | Sub-base | |
| S5 | Código definido pelo usuário | Código definido pelo usuário para material de solo de superfície (padrão - Solo de superfície) |

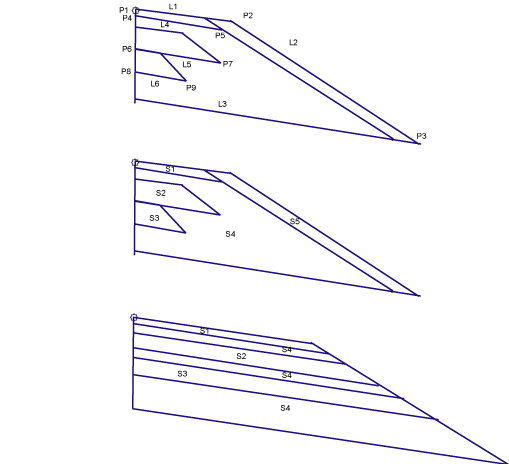

Diagrama de codificação
